更新日期：2024-04-01 00:04:00
产品简介：汽车类 3V 至 36V、3.5A、同步降压转换器
查看详情LM61435AFSQRJRRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-HR-14
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
LM61435AFSQRJRRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：3,000 : ￥18.29273卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）
- 产品状态：在售
- 功能：降压
- 输出配置：正
- 拓扑：降压
- 输出类型：可调式
- 输出数：1
- 电压 - 输入（最小值）：3V
- 电压 - 输入（最大值）：36V
- 电压 - 输出（最小值/固定）：1V
- 电压 - 输出（最大值）：34.2V
- 电流 - 输出：3.5A
- 频率 - 开关：200kHz ~ 2.2MHz
- 同步整流器：是
- 工作温度：-40°C ~ 150°C（TJ）
- 安装类型：表面贴装，可润湿侧翼
- 封装/外壳：14-VFQFN
- 供应商器件封装：14-VQFN-HR（4x3.5）
产品特性
- 符合面向汽车应用的 AEC-Q100 标准 温度等级 1：–40°C 至 +150°C，TJ
- 温度等级 1：–40°C 至 +150°C，TJ
- 提供功能安全 可帮助进行功能安全系统设计的文档
- 可帮助进行功能安全系统设计的文档
- 针对超低 EMI 要求进行了优化 HotRod™ 封装和并行输入路径可以尽可能减少开关节点振铃 展频可降低峰值发射 可调节 SW 节点上升时间
- HotRod™ 封装和并行输入路径可以尽可能减少开关节点振铃
- 展频可降低峰值发射
- 可调节 SW 节点上升时间
- 专为汽车应用而设计 支持 42V 的汽车负载突降 ±1% 的总输出稳压精度 VOUT 可在 1V 至 95% 的 VIN 之间调节，出厂时可选 3.3V 固定输出电压 在 3A 负载下具有 0.3V 压降（典型值）
- 支持 42V 的汽车负载突降
- ±1% 的总输出稳压精度
- VOUT 可在 1V 至 95% 的 VIN 之间调节，出厂时可选 3.3V 固定输出电压
- 在 3A 负载下具有 0.3V 压降（典型值）
- 可在所有负载下进行高效电源转换 在 13.5VIN、3.3VOUT 下具有 7µA 的无负载电流 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83% 具有用于提升效率的外部偏置选项
- 在 13.5VIN、3.3VOUT 下具有 7µA 的无负载电流
- 在 1mA、13.5VIN、5VOUT 下 PFM 效率为 83%
- 具有用于提升效率的外部偏置选项
- 适用于可扩展电源 与以下器件引脚兼容： LM61440-Q1（36V、4A、可调节 fSW） LM61460-Q1（36V、6A、可调节 fSW）
- 与以下器件引脚兼容： LM61440-Q1（36V、4A、可调节 fSW） LM61460-Q1（36V、6A、可调节 fSW）
- LM61440-Q1（36V、4A、可调节 fSW）
- LM61460-Q1（36V、6A、可调节 fSW）
产品概述
LM61435-Q1 是一款汽车专用的高性能直流/直流同步降压转换器。该器件具有集成式高侧和低侧 MOSFET，能够在 3.0V 至 36V 的宽输入电压范围内提供高达 3.5A 的输出电流；可耐受 42V 电压，简化了输入涌流保护设计。LM61435-Q1 可对压降进行软恢复，因此无需对输出进行过冲。LM61435-Q1 专门设计用于降低 EMI。该器件具有假随机展频、可调节 SW 节点上升时间和低 EMI，并采用具有低开关节点振铃和易于使用、优化型引脚排列的 VQFN-HR 封装。开关频率可在 200kHz 至 2.2MHz 范围内设置或同步，从而避开噪声敏感频段。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。自动模式可在轻负载运行时进行频率折返，实现仅 7µA（典型值）的空载电流消耗和高轻负载效率。PWM 和 PFM 模式之间无缝转换，以及极低的 MOSFET 导通电阻和外部偏置输入，均确保在整个负载范围内实现卓越的效率。电气特性额定结温范围为 –40°C 至 +150°C。如需其他资源，请参阅相关文档。

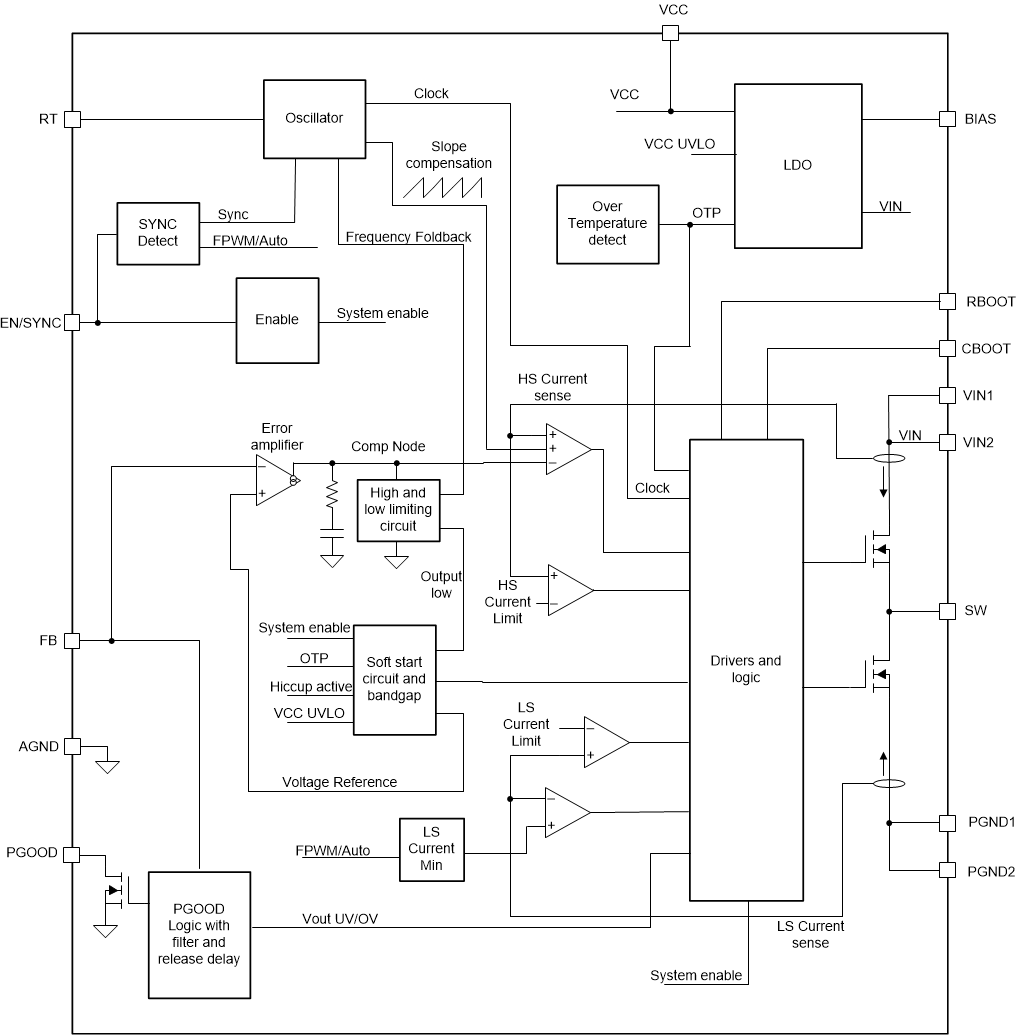

LM61435AFSQRJRRQ1 电路图
LM61435AFSQRJRRQ1 电路图
