LM53600NQDSXRQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

更新日期：2024-04-01 00:04:00

LM53600NQDSXRQ1

Texas Instruments 稳压器 - DC-DC 开关稳压器

产品简介：汽车类 3.5V 至 36V、650mA 同步 2.1MHz 降压转换器

查看详情

LM53600NQDSXRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM53600NQDSXRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥21.81056卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：固定
  • 输出数：1
  • 电压 - 输入（最小值）：3.8V
  • 电压 - 输入（最大值）：36V
  • 电压 - 输出（最小值/固定）：3.3V
  • 电压 - 输出（最大值）：-
  • 电流 - 输出：650mA
  • 频率 - 开关：2.1MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 供应商器件封装：10-WSON（3x3）

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：-40°C 至 125°C 环境工作温度范围 器件 HBM 分类等级 2 器件 CDM 分类等级 C5
  • 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
  • 器件 HBM 分类等级 2
  • 器件 CDM 分类等级 C5
  • -40°C 至 150°C 的结温范围（可用）
  • 宽工作输入电压范围：3.55V 到 36V（瞬态电压高达 42V）
  • 提供扩展频谱选项
  • 2.1MHz 固定开关频率
  • 低静态电流：23µA
  • 关断电流：1.8µA
  • 可调、3.3V 或 5V 三种输出
  • 最大电流负载：LM53600-Q1 为 650mA，LM53601-Q1 为 1000mA
  • 引脚可选强制 PWM 模式
  • 具有滤波和延迟释放功能的 RESET 输出
  • 外部频率同步
  • 内部补偿、软启动、电流限制和欠压锁定 (UVLO)
  • 具有可湿性侧面和非可湿性侧面的 10 引脚 3mm x 3mm SON 封装

产品概述

LM53600-Q1 和 LM53601-Q1 同步降压稳压器器件针对汽车应用进行了优化，能够提供 5V、3.3V 的输出电压或可调输出电压。LM53600-Q1 支持高达 650mA 的负载电流，而 LM53601-Q1 支持高达 1000mA 的负载电流。LM53600-Q1 和 LM53601-Q1 器件可利用高级高速电路在 2.1MHz 的固定频率下实现从 18V 输入到 3.3V 输出的稳压。这两款器件采用创新型架构，在输入电压仅为 3.8V 时也可提供 3.3V 稳压输出。输入电压最高可达 36V，容许的最高瞬态电压达 42V，这简化了输入浪涌保护设计。开漏复位输出具有滤波和延迟释放功能，可提供正确的系统状态指示。凭借这一特性，器件无需使用附加监控元件，这节省了成本和电路板空间。这两款器件可在 PWM 和 PFM 两种模式之间无缝切换，并且静态电流仅为 23µA，这确保了其在所有负载条件下均可展现高效率和出色的瞬态响应。只需很少的外部元件，因此印刷电路板 (PCB) 布局可以更加紧凑。尽管 LM53600-Q1 和 LM53601-Q1 器件属于 Q1 级，但均可在 –40°C 至 150°C 的结温范围内保证电气特性。
查看全部

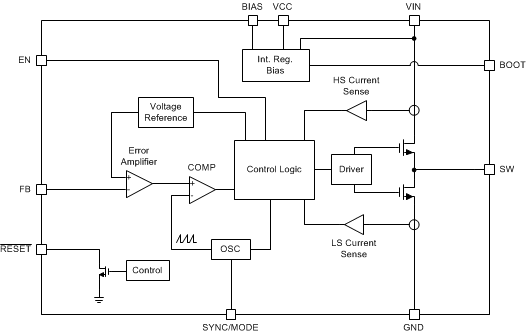

LM53600NQDSXRQ1 电路图
