LM5122QMHX/NOPB

DC-DC 开关控制器

更新日期：2024-04-01

LM5122QMHX/NOPB

DC-DC 开关控制器

产品简介：具有多相位的汽车类 3V 至 65V 宽输入电压、电流模式同步升压控制器

查看详情

LM5122QMHX/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5122QMHX/NOPB 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥27.90000剪切带（CT）2,500 : ￥15.80043卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出类型：晶体管驱动器
  • 功能：升压
  • 输出配置：正
  • 拓扑：升压
  • 输出数：1
  • 输出阶段：1
  • 电压 - 供电 (Vcc/Vdd)：4.5V ~ 65V
  • 频率 - 开关：最高 1MHz
  • 占空比（最大）：100%
  • 同步整流器：是
  • 时钟同步：是
  • 串行接口：-
  • 控制特性：频率控制，软启动
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-HTSSOP

产品特性

  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围器件 HBM ESD 分类等级 2器件组件充电模式 (CDM) ESD 分类等级 C6
  • 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C6
  • 最大输入电压：65V
  • 最小输入电压：3V（启动时为 4.5V）
  • 输出电压高达 100V
  • 旁路 (VOUT = VIN) 运行
  • 1.2V 基准电压，精度为 ±1%
  • 自由运行和同步开关频率最高可达 1MHz
  • 峰值电流模式控制
  • 稳健耐用的 3A 集成栅极驱动器
  • 自适应死区时间控制
  • 可选二极管仿真模式
  • 可编程逐周期电流限制
  • 间断模式过载保护
  • 可编程线路欠压锁定 (UVLO)
  • 可编程软启动
  • 热关断保护
  • 低关断静态电流：9µA
  • 可编程斜率补偿
  • 可编程跳周期模式可减少待机功耗
  • 允许使用外部 VCC 电源
  • 电感器分布式直流电阻 (DCR) 电流感应功能
  • 多相功能
  • 热增强型 20 引脚 HTSSOP
  • 使用 LM5122 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

LM5122 是一款具有多相功能的同步升压控制器，适用于高效同步升压稳压器 优化。控制方法基于峰值电流模式控制。电流模式控制可提供固有线路前馈、逐周期电流限制和简便的环路补偿。 开关频率可编程至高达 1MHz。通过两个支持自适应死区时间控制的稳健耐用型 N 通道 MOSFET 栅极驱动器来实现更高效率。一个用户可选的二极管仿真模式还支持非连续模式运行，从而提高轻负载条件下的效率。 一个内部电荷泵可实现高侧同步开关的 100% 占空比（旁路运行）。一个 180° 相移时钟输出可实现简单的多相位交错配置。其他 功能 包括热关断、频率同步、间断模式电流限制和可调线路欠压锁定。
查看全部

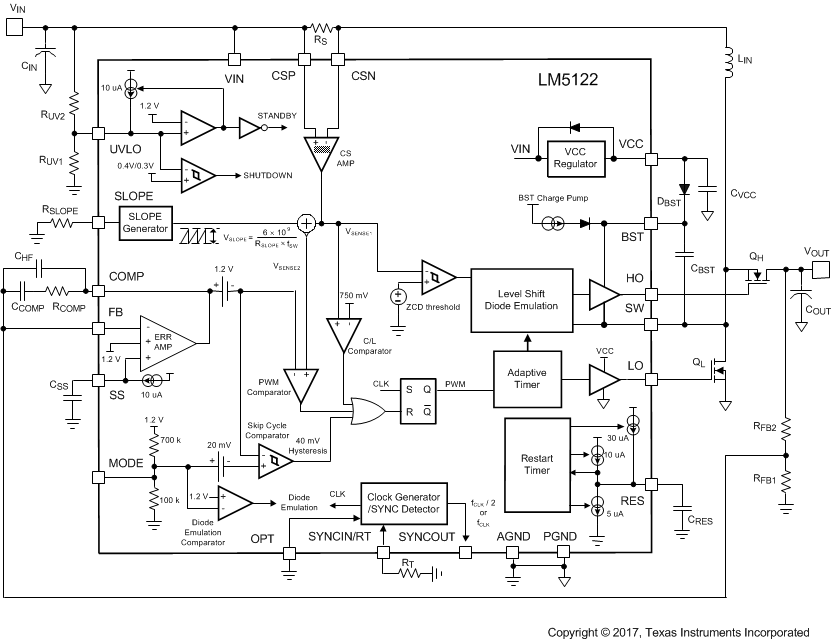

LM5122QMHX/NOPB 电路图

LM5122QMHX/NOPB 电路图

LM5122QMHX/NOPB 电路图
