LM5121MH/NOPB

Texas Instruments DC-DC 开关控制器

更新日期：2024-04-01 00:04:00

LM5121MH/NOPB

Texas Instruments DC-DC 开关控制器

产品简介：具有隔离开关控制的 3-65V 宽输入电压、电流模式同步升压器

查看详情

LM5121MH/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5121MH/NOPB 中文资料属性参数

  • 现有数量：738现货292Factory
  • 价格：1 : ￥44.04000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 输出类型：晶体管驱动器
  • 功能：升压
  • 输出配置：正
  • 拓扑：升压
  • 输出数：1
  • 输出阶段：1
  • 电压 - 供电 (Vcc/Vdd)：4.5V ~ 65V
  • 频率 - 开关：最高 1MHz
  • 占空比（最大）：100%
  • 同步整流器：无
  • 时钟同步：是
  • 串行接口：-
  • 控制特性：频率控制，软启动
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：20-HTSSOP

产品特性

  • AEC-Q100 等级 1（TA = –40ºC 至 125ºC）
  • 最大输入电压：65V
  • 最小输入电压：3.0V（启动时 4.5V）
  • 输出电压高达 100V
  • 旁路 (VOUT = VIN) 运行
  • 1.2V 基准电压，精度为 ±1.0%
  • 自由运行/同步运行频率最高可达 1MHz
  • 峰值电流模式控制
  • 耐用的 3A 集成栅极驱动器
  • 自适应死区时间控制
  • 可选二极管仿真模式
  • 可编程逐周期电流限制
  • 可编程线路欠压闭锁 (UVLO)
  • 可编程软启动
  • 热关断保护
  • 低关断静态电流：9μA
  • 可编程斜率补偿
  • 可编程跳周模式减少待机功耗
  • 支持外部 VCC 偏置电源选项
  • 关断模式（真正关断）模式下负载断开连接
  • 浪涌电流限制
  • 断续模式短路/过载保护
  • 断路器功能
  • 具备输入瞬态抑制能力
  • 具有电池反向保护功能
  • 耐热增强型 20 引脚散热薄型小外形尺寸 (HTSSOP)
  • 12V、24V 和 48V 电源系统
  • 汽车起停
  • 高电流升压电源
  • 电池供电系统

产品概述

LM5121 是一款针对高效率、高功率升压稳压器应用的同步升压控制器。 此控制方法基于峰值电流模式控制。 电流模式控制可提供固有线路前馈和 逐周期电流限制，并且方便进行环路补偿。 开关频率最高可编程至 1MHz。 通过将两个耐用的 N 通道 MOSFET 栅极驱动器与自适应死区控制搭配使用，可以获得更高的效率。 用户可选二极管仿真模式可实现断续模式运行，从而提高轻负载条件下的效率。 LM5121 具有断开开关控制，可在输出短路或关断期间将输出与输入完全断开。 在启动序列期间，断开开关控制会限制浪涌电流。 内部电荷泵允许高侧同步开关以 100% 占空比运行（旁路运行）。 其他特性包括：热关断、频率同步、断续模式电流限制和可调线路欠压闭锁。
查看全部

LM5121MH/NOPB 数据手册

数据手册 说明 数量 操作
LM5121MH/NOPB

Boost Regulator Positive Output Step-Up DC-DC Controller IC 20-HTSSOP

 47页,2.94M 查看

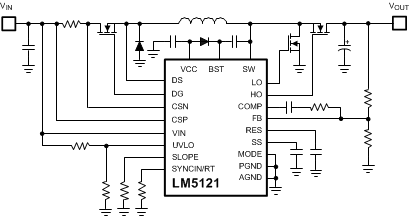

LM5121MH/NOPB 电路图

LM5121MH/NOPB 电路图

LM5121MH/NOPB 电路图
