LM5050Q1MK-1/NOPB

OR 控制器，理想二极管

更新日期：2024-04-01

LM5050Q1MK-1/NOPB

OR 控制器，理想二极管

产品简介：汽车类 5V 至 75V、400uA IQ ORing FET 控制器

查看详情

LM5050Q1MK-1/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM5050Q1MK-1/NOPB 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥21.86000剪切带（CT）1,000 : ￥11.11396卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：N+1 ORing 控制器
  • FET 类型：N 通道
  • 比率 - 输入:输出：N：1
  • 内部开关：无
  • 延迟时间 - 开启：-
  • 延迟时间 - 关闭：486 ns
  • 电流 - 输出（最大值）：-
  • 电流 - 供电：130 μA
  • 电压 - 供电：5V ~ 75V
  • 应用：冗余电源
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6
  • 供应商器件封装：SOT-23-THIN

产品特性

  • 提供标准和符合 AEC-Q100 标准版本的 LM5050Q0MK-1（高达 150°C TJ）和 LM5050Q1MK-1（高达 125°C TJ）
  • 提供功能安全 提供文档以帮助创建功能安全系统设计
  • 提供文档以帮助创建功能安全系统设计
  • 宽工作输入电压范围 VIN：1V 至 75V（VIN < 5V 时需要 VBIAS）
  • 100V 瞬态电压
  • 适用于外部 N 沟道 MOSFET 的电荷泵栅极驱动器
  • 针对电流反向 50ns 快速响应
  • 2A 峰值栅极关断电流
  • 超小 VDS 关断电压，可缩短关断时间
  • 封装：SOT-6（薄型 SOT-23-6）

产品概述

LM5050-1/-Q1 高侧 OR-ing FET 控制器与外部 MOSFET 配合工作，当与电源串联时则用作理想的二极管整流器。此 ORing 控制器可使 MOSFET 替换电源分配网络中的二极管整流器，从而降低功率损耗和压降。LM5050-1/-Q1 控制器为外部 N 沟道 MOSFET 和快速响应比较器提供电荷泵栅极驱动，以在电流反向流动时关断 FET。LM5050-1/-Q1 可连接 5V 至 75V 的电源，可承受高达 100V 的瞬态电压。
查看全部

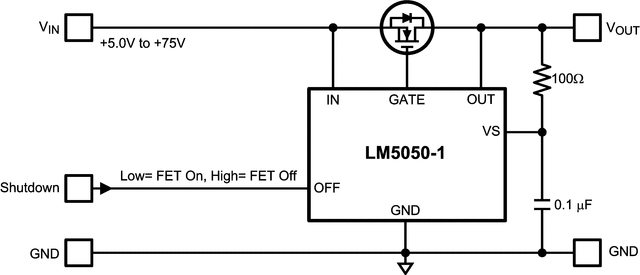

LM5050Q1MK-1/NOPB 电路图

LM5050Q1MK-1/NOPB 电路图

LM5050Q1MK-1/NOPB 电路图
