更新日期：2024-04-01 00:04:00
产品简介：4MHz、高电流 LED 闪光灯驱动器
查看详情LM3565TLE/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
LM3565TLE/NOPB 中文资料属性参数
- 现有数量：1,670现货10,000Factory
- 价格：1 : ￥12.16000剪切带（CT）250 : ￥7.93084卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：DC DC 稳压器
- 拓扑：升压
- 内部开关：是
- 输出数：1
- 电压 - 供电（最低）：2.5V
- 电压 -?供电（最高）：5.5V
- 电压 - 输出：5.5V ~ 8.5V
- 电流 - 输出/通道：930mA（闪存）
- 频率：4MHz
- 调光：PWM
- 应用：照相机闪光灯
- 工作温度：-30°C ~ 85°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-WFBGA，DSBGA
- 供应商器件封装：16-DSBGA（2.5x2.12）
产品特性
- 高效同步升压转换器
- 以高达 930mA 的电流驱动器 2 个串联的 LED
- 针对硬件使能闪光的外部选通脉冲引脚
- 针对硬件使能电筒的外部 Torch 引脚
- 专用传输中断引脚
- 针对 LED 电压和输入电压监视的 8 位模数转换器 (ADC)
- 自动二极管电流回落
- 闪光和辅助模式中的脉宽调制 (PWM) 控制
- 故障检测和报告
- 400kHz I2C 兼容接口
- 16 焊锡凸点，1.990mm x 1.990mm x 0.6mm 芯片级球栅阵列 (DSBGA) 封装 (YZR0016AAA)
- 可拍照手机 LED 闪光灯
产品概述
LM3565 是一款 4MHz 定频、电流模式同步升压转换器，此转换器被设计成以 930mA 的电流驱动两个串联闪光 LED。 一个高压电流源使得 LED 能够被端接至接地层，从而免除了对于返回至集成电路 (IC) 的额外返回迹线的需要。一个专用选通脉冲引脚提供了一个直接接口来触发闪光事件，与此同时，一个外部 Torch 引脚提供了一个在恒定电流模式中启用 LED 的额外方法。 LM3565 能够根据测得的输入电压来自适应地提升传送至 LED 的最大闪光电平。LM3565 上提供从过压保护到输出短路检测的多重保护特性。LM3565 具有四个可选电感器电流限值，以帮助用户选择一个适合于此设计的电感器。

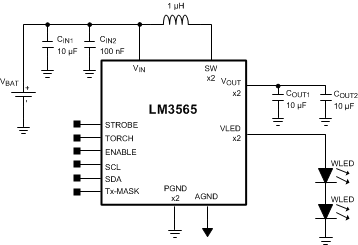

LM3565TLE/NOPB 电路图
LM3565TLE/NOPB 电路图
