更新日期：2024-04-01
产品简介：30V 宽输入电压同步 4 开关降压/升压控制器
查看详情LM34936RHFT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-28(5x4)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
LM34936RHFT 中文资料属性参数
- 现有数量：1,401现货3,000Factory
- 价格：1 : ￥54.93000剪切带（CT）250 : ￥39.24708卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 输出类型：晶体管驱动器
- 功能：升压/降压
- 输出配置：正
- 拓扑：降压升压
- 输出数：1
- 输出阶段：1
- 电压 - 供电 (Vcc/Vdd)：4.2V ~ 30V
- 频率 - 开关：100kHz ~ 600kHz
- 占空比（最大）：100%
- 同步整流器：是
- 时钟同步：是
- 串行接口：-
- 控制特性：限流，使能，频率控制，电源良好，软启动
- 工作温度：-40°C ~ 125°C（TJ）
- 安装类型：表面贴装型
- 封装/外壳：28-VFQFN 裸露焊盘
- 供应商器件封装：28-VQFN（5x4）
产品特性
- 单电感降压/升压控制器，用于升压/降压直流/直流转换
- 宽 VIN：4.2V（2.5V 偏置）至 30V（42V 最大输入电压）
- 灵活的 VOUT：0.8 V 至 30 V
- 输出电压短路保护
- 高效降压/升压转换
- 可调开关频率
- 可选频率同步和抖动
- 集成 2A MOSFET 栅极驱动器
- 逐周期电流限制和可选断续模式
- 可选输入或输出平均电流限制
- 可编程输入 UVLO 和软启动
- 电源正常和输出过压保护
- 采用 QFN-28 封装
- 使用 LM34936 并借助 WEBENCH Power Designer 创建定制设计
产品概述
LM34936 是一款同步 4 开关降压/升压直流/直流控制器，能够将输出电压稳定在等于、高于或低于输入电压的某一电压值上。LM34936 在 4.2V 至 30V（最大绝对值为 42V）的宽输入电压范围内工作，可支持各种不同的应用。LM34936 在降压和升压工作模式下均采用电流模式控制，以提供出色的负载调节率和线性调节率。开关频率可通过外部电阻进行编程，并且可与外部时钟信号同步。该器件还具有可编程的软启动功能，并且提供诸如逐周期电流限制、输入欠压闭锁 (UVLO)、输出过压保护 (OVP) 和热关断等各类保护特性。此外，LM34936 具有平均输入或输出电流限制、用于减少峰值 EMI 的展频以及持续过载情况下的断续模式保护等选项。

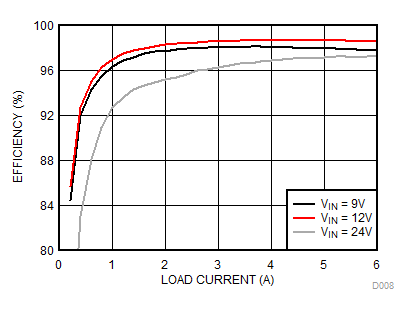

LM34936RHFT 电路图
LM34936RHFT 电路图
