LM25118Q1MH/NOPB

DC-DC 开关控制器

更新日期：2024-04-01

LM25118Q1MH/NOPB

DC-DC 开关控制器

产品简介：符合 AEC-Q100 标准的 3V 至 42V 宽输入电压、电流模式非同步降压/升压控制器

查看详情

LM25118Q1MH/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
LM25118Q1MH/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
LM25118Q1MH/NOPB
TI/德州仪器
HTSSOP20
21+
20000
杭州
-
原装正品，BOM一站式服务

上海鑫勃源电子科技有限公司
LM25118Q1MH/NOPB
TI
原厂原封装
新批号
887000
上海市
-
原厂发货进口原装微信同步QQ893727827

LM25118Q1MH/NOPB 中文资料属性参数

现有数量：0现货219Factory查看交期
价格：146 : ￥37.81103管件
系列：Automotive, AEC-Q100
包装：管件
产品状态：在售
输出类型：晶体管驱动器
功能：升压，降压
输出配置：正
拓扑：降压，升压
输出数：1
输出阶段：1
电压 - 供电 (Vcc/Vdd)：3V ~ 42V
频率 - 开关：最高 500kHz
占空比（最大）：75%
同步整流器：无
时钟同步：是
串行接口：-
控制特性：使能，频率控制，斜坡，软启动
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
封装/外壳：20-PowerTSSOP（0.173"，4.40mm 宽）
供应商器件封装：20-HTSSOP

产品特性

符合 AEC-Q100 的汽车应用标准器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围器件 HBM ESD 分类等级 2器件组件充电模式 (CDM) ESD 分类等级 C6
器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
器件 HBM ESD 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C6
输入电压工作范围为 3V 至 42V
仿真峰值电流模式控制
在降压和升压模式之间平滑转换
开关频率最高可通过编程设定为 500kHz
振荡器同步功能
内部高电压偏置稳压器
集成了高侧和低侧栅极驱动器
可编程软启动时间
超低关断电流
使能输入
宽带宽误差放大器
1.5% 反馈基准精度
热关断
封装：20 引脚 HTSSOP（裸露焊盘）
使用 LM25118-Q1 并借助 WEBENCH® 电源设计器创建定制设计

产品概述

LM25118-Q1 宽电压范围降压/升压开关稳压器控制器具有使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时，降压/升压拓扑可使输出电压保持稳定，因此，这款器件非常适合汽车应用。当输入电压比调节后的输出电压足够大时，LM25118 将作为降压稳压器运行，然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压，并且在降压模式下提供最佳的转换效率，同时在模式转换期间提供无干扰的输出。该控制器易于使用，其中包含适用于高侧降压 MOSFET 和低侧升压 MOSFET 的驱动器。该稳压器的控制方法基于采用仿真电流斜坡的电流模式控制。仿真电流模式控制可降低脉宽调制电路的噪声敏感度，以便可靠地控制高输入电压应用中所需的极小占空比。额外保护功能包括电流限制、热关断和使能输入。该器件采用功耗增强型 20 引脚 HTSSOP 封装，并且配有利于散热的裸露芯片连接焊盘。

查看全部

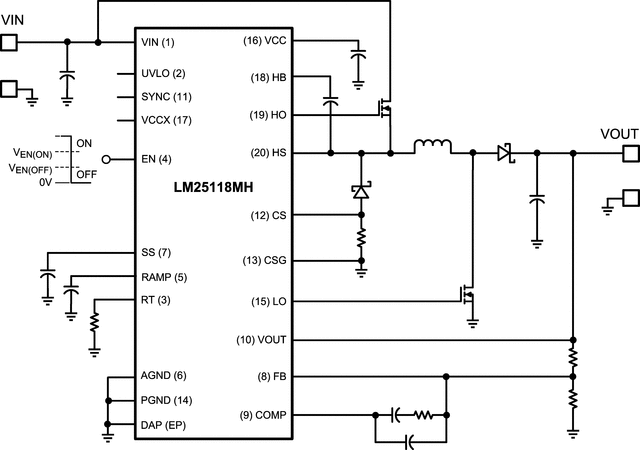

LM25118Q1MH/NOPB 电路图
