LM25018MR/NOPB

稳压器 - DC-DC 开关稳压器

产品简介：7.5-48V 宽输入电压，300mA 恒定导通时间同步降压稳压器

查看详情

LM25018MR/NOPB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

LM25018MR/NOPB 中文资料属性参数

  • 现有数量：1,370现货7,220Factory
  • 价格：1 : ￥23.61000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 功能：降压
  • 输出配置：正
  • 拓扑：降压
  • 输出类型：可调式
  • 输出数：1
  • 电压 - 输入（最小值）：7.5V
  • 电压 - 输入（最大值）：48V
  • 电压 - 输出（最小值/固定）：1.225V
  • 电压 - 输出（最大值）：40V
  • 电流 - 输出：325mA
  • 频率 - 开关：最高 1MHz
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SO-PowerPad

产品特性

  • 7.5V 至 48V 宽输入范围
  • 集成了 325mA 高侧和 低侧开关
  • 无需肖特基二极管
  • 恒定导通时间控制
  • 无需环路补偿
  • 超快瞬态响应
  • 接近恒定的运行频率
  • 智能峰值电流限制
  • 可调节输出电压（以 1.225V 为基准电压）
  • 精度为 2% 的反馈基准电压
  • 频率可调至 1MHz
  • 可调节的欠压锁定
  • 远程关断
  • 热关断
  • 使用 LM25018 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

LM25018 器件是一款集成了高侧和低侧 MOSFET 的 48V、325mA 同步降压稳压器，其采用的恒定导通时间 (COT) 控制方案无需环路补偿，可提供出色的瞬态响应，并且可实现超高降压比。导通时间与输入电压成反比，这使得整个输入电压范围内的频率几乎保持恒定。高压启动稳压器为 IC 的内部运行以及集成栅极驱动器提供了偏置电源。峰值电流限制电路可防止出现过载情况。欠压锁定 (UVLO) 电路支持对输入欠压阈值和迟滞进行单独编程。其他保护特性包括：热关断和偏置电源欠压锁定。LM25018 器件采用 WSON-8 和 SO PowerPAD-8 塑料封装。
查看全部

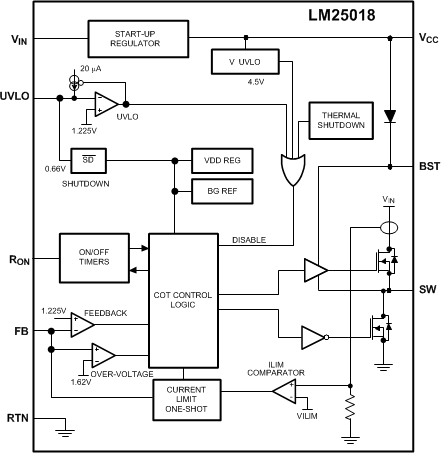

LM25018MR/NOPB 电路图

LM25018MR/NOPB 电路图

LM25018MR/NOPB 电路图
