更新日期：2024-04-01
产品简介：具有可调节启动电流的用于负载点稳压器的 1% 精度 4/6 位 VID 电压编程器
查看详情LM10011SD/NOPB 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
LM10011SD/NOPB 中文资料属性参数
- 现有数量：4,034现货
- 价格：1 : ￥17.25000剪切带（CT）1,000 : ￥8.77669卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 应用：控制器，4 位或 6 位 VID
- 电压 - 输入：2.97V ~ 5.5V
- 输出数：1
- 电压 - 输出：可调式
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：10-WFDFN 裸露焊盘
- 供应商器件封装：10-SON（3x3）
产品特性
- 1.0% 输出电流精度（0°C 至 100°C）
- 1.25% 输出电流精度（-40℃ 至 125℃）
- 输入电压范围：2.97V 至 5.5V
- 引脚可选 VID 格式（6 位或 4 位）
- 16 种可选的启动电流
- 精密使能端支持自定义 UVLO
- SON-10 3mm × 3mm 封装尺寸、0.5mm 间距
- 封装与 LM10010 兼容
- 宽带、网络互联及无线通信
- 笔记本电源解决方案
- 便携式仪器
- 电池供电类设备
- 为具有 6 位或 4 位 4 引脚 VID 接口的数字负载供电
产品概述
LM10011 是一款用于控制直流/直流 (DC/DC) 转换器输出电压的精密数字可编程器件。 LM10011 输出的直流电流与 6 位或 4 位输入字成正比。 通过将 IDAC_OUT 引脚连接至稳压器的反馈节点，可以将稳压器输出电压调整为用户设置的范围和分辨率。 随着输入字递增计数，根据转换器中反馈电阻的值适当调高输出电压。可通过外部电阻来编程 IDAC_OUT 引脚的启动电流，以覆盖 0 至 56.4µA 电流范围（分辨率为 4 位）。 MODE 引脚允许通过 4 位并行 VID 接口或 6 位接口（包含高 3 位和低 3 位 VID 代码）对器件进行编程。 LM10011 专用于针对 VID（电压识别）应用编程各类德州仪器 (TI) DC/DC 转换器。

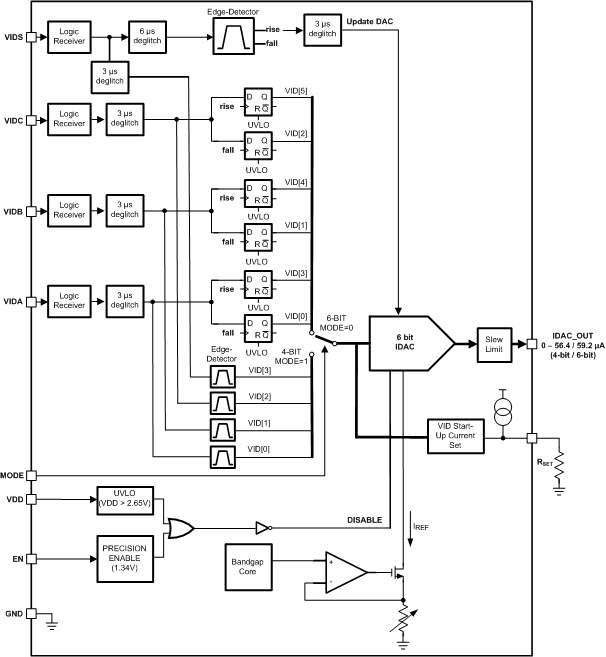

LM10011SD/NOPB 电路图
LM10011SD/NOPB 电路图
