INA3221AQRGVRQ1

Texas Instruments 电流调节/管理

产品简介：具有警报功能的 AEC-Q100、26V、三通道、13 位、I2C 输出电流/电压监控器

查看详情

INA3221AQRGVRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA3221AQRGVRQ1 中文资料属性参数

  • 现有数量：796现货
  • 价格：1 : ￥39.19000剪切带（CT）2,500 : ￥22.16830卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流/电压监控器
  • 感应方法：高/低端
  • 精度：±0.25%
  • 电压 - 输入：0V ~ 26V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-VQFN 裸露焊盘
  • 供应商器件封装：16-VQFN（4x4）

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：-40°C 至 125°C
  • 器件温度等级 1：-40°C 至 125°C
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 感测的总线电压范围：0V 至 26V
  • 报告分流和总线电压
  • 高准确度： 失调电压：±80µV（最大值） 增益误差：0.25%（最大值）
  • 失调电压：±80µV（最大值）
  • 增益误差：0.25%（最大值）
  • 可配置取平均选项
  • 四个可编程地址
  • 可编程报警和警告输出
  • 电源运行：2.7V 至 5.5V

产品概述

INA3221-Q1 是一款三通道、高侧电流和总线电压监视器，具有一个兼容 I2C 和 SMBUS 的接口。 INA3221-Q1 不仅能够监视分流压降和总线电源电压，还针对这些信号提供有可编程的转换时间和平均值计算模式。 INA3221-Q1 提供关键报警和警告报警，用于检测每条通道上可编程的多种超范围情况。 INA3221-Q1 感测总线（电压在 0V 至 +26V 范围内变化）上的电流。此器件由 2.7V 至 5.5V 单电源供电，电源电流消耗为 350µA（典型值）。 INA3221-Q1 的额定工作温度范围为 –40°C 至 +125°C。兼容 I2C 和 SMBUS 的接口采用四个可编程地址。
查看全部

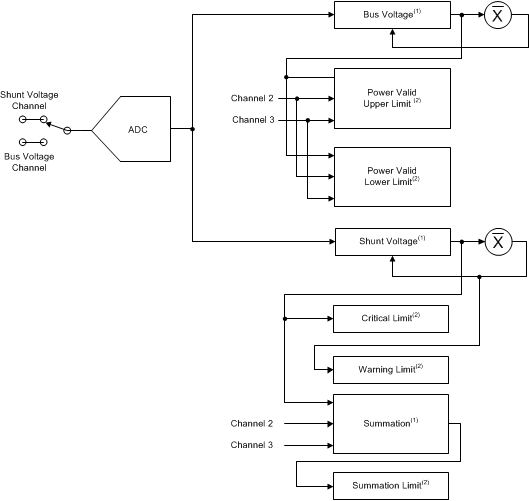

INA3221AQRGVRQ1 电路图

INA3221AQRGVRQ1 电路图

INA3221AQRGVRQ1 电路图
