INA300AQDGSRQ1

Texas Instruments 电流调节/管理

更新日期：2024-04-01

INA300AQDGSRQ1

Texas Instruments 电流调节/管理

产品简介：AEC-Q100、36V 电流检测比较器

查看详情

INA300AQDGSRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA300AQDGSRQ1 中文资料属性参数

  • 现有数量：0现货7,500Factory查看交期
  • 价格：1 : ￥13.83000剪切带（CT）2,500 : ￥7.03566卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流检测
  • 感应方法：高/低端
  • 精度：-
  • 电压 - 输入：2.7V ~ 5.5V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6
  • 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 宽共模范围：0V 至 36V
  • 可选响应时间： 10µs、50µs、100µs
  • 10µs、50µs、100µs
  • 可编程阈值： 使用单个电阻调节 可编程范围为 0mV 到 250mV
  • 使用单个电阻调节
  • 可编程范围为 0mV 到 250mV
  • 精度： 失调电压：±500µV（最大值） 失调电压漂移：0.5µV/°C（最大值）
  • 失调电压：±500µV（最大值）
  • 失调电压漂移：0.5µV/°C（最大值）
  • 可选迟滞： 2mV、4mV、8mV
  • 2mV、4mV、8mV
  • 有源静态电流：135µA（最大值）
  • 可选禁用模式 已禁用静态电流：3.5µA（最大值） 已禁用输入偏置电流：500nA（最大值）
  • 已禁用静态电流：3.5µA（最大值）
  • 已禁用输入偏置电流：500nA（最大值）
  • 锁存模式可用时的开漏输出

产品概述

INA300-Q1 是一个高共模、电流检测比较器，通过测量电流检测或分流电阻器上形成的电压来测量过电压。此器件可在 0V 至 36V 的共模电压范围内测量该差分电压信号，与电源电压无关。 INA300-Q1 器件具有可调阈值范围，此范围由单个外部限值设定电阻器来设置。可选迟滞功能可调节比较器的运行情况，以适应 0mV 至 250mV 的宽输入信号范围。器件上的开漏警报输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（清零锁存时清除报警输出）。器件响应时间设置是可选的，10µs 内即可迅速发出过流警报。 INA300-Q1 器件由 2.7V-5.5V 单电源供电运行，最大电源电流消耗为 135µA。 INA300-Q1 器件的额定工作温度范围为 -40°C 至 +125°C，采用 VSSOP-10 封装。
查看全部

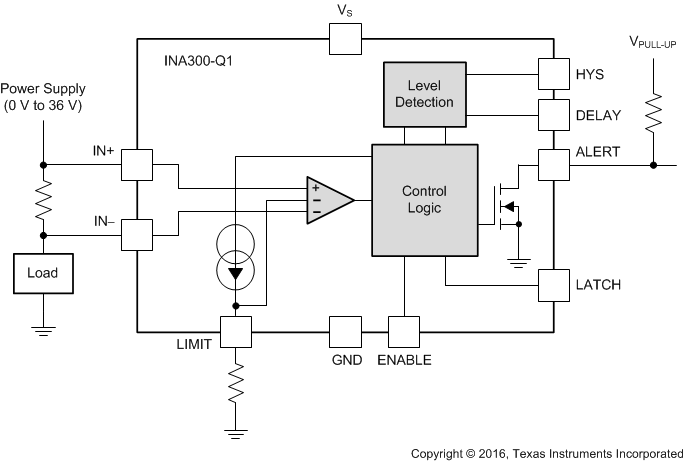

INA300AQDGSRQ1 电路图

INA300AQDGSRQ1 电路图

INA300AQDGSRQ1 电路图
