INA286AIDR

Texas Instruments 电流调节/管理

产品简介：-14V 至 80V 双向电流检测放大器

查看详情

INA286AIDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA286AIDR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥30.29000剪切带（CT）2,500 : ￥17.14794卷带（TR）
  • 系列：Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高/低端
  • 精度：±0.4%
  • 电压 - 输入：-14V ~ 80V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 宽共模范围：-14V 至 80V
  • 偏移电压：±20μV
  • 共模抑制比 (CMRR)：140dB
  • 精度: ±1.4% 增益误差（最大值） 0.3μV/°C 偏移漂移 0.005%/°C 增益漂移（最大值）
  • ±1.4% 增益误差（最大值）
  • 0.3μV/°C 偏移漂移
  • 0.005%/°C 增益漂移（最大值）
  • 可用增益： 50V/V：INA282 100V/V：INA286 200V/V：INA283 500V/V：INA284 1000V/V：INA285
  • 50V/V：INA282
  • 100V/V：INA286
  • 200V/V：INA283
  • 500V/V：INA284
  • 1000V/V：INA285
  • 静态电流：900μA（最大值）

产品概述

包括 INA282，INA283，INA284，INA285，和 INA286 器件在内的 INA282 系列是电压输出电流并联监控器，此监控器能够感测共模电压上 -14V 至 +80V 的压降，与电源电压无关。 零漂移架构的低偏移使得电流感测在整个分流器上的最大压降低至 10mV 的满量程。这个电流分流监控器由 +2.7V 至 +18V 电源供电运行，使用最大 900μA 的电源电流。 它在 -40°C 至 +125°C 扩展的额定温度下运行并采用小外形尺寸集成电路 (SOIC)-8 封装。
查看全部

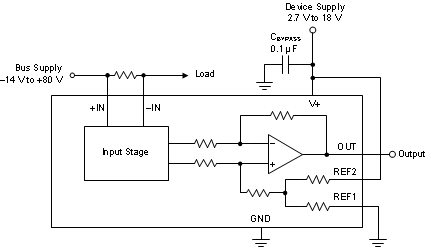

INA286AIDR 电路图

INA286AIDR 电路图

INA286AIDR 电路图
