INA284AQDRQ1

Texas Instruments 电流调节/管理

更新日期：2024-04-01

INA284AQDRQ1

Texas Instruments 电流调节/管理

产品简介：AEC-Q100、-14V 至 80V 双向电流检测放大器

查看详情

INA284AQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA284AQDRQ1 中文资料属性参数

  • 现有数量：0现货5,000Factory查看交期
  • 价格：2,500 : ￥20.23648卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高/低端
  • 精度：±0.4%
  • 电压 - 输入：-14V ~ 80V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SOIC

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性 器件温度 1 级：–40°C 至 +125℃ 环境温度范围 器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C5
  • 器件温度 1 级：–40°C 至 +125℃ 环境温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C5
  • 功能安全型 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 宽共模范围：–14V 至 +80V
  • 失调电压：±20µV
  • CMRR：140dB
  • 精度： ±1.4% 增益误差（最大值） 0.3µV/°C 温漂 0.005%/°C 增益漂移（最大值）
  • ±1.4% 增益误差（最大值）
  • 0.3µV/°C 温漂
  • 0.005%/°C 增益漂移（最大值）
  • 可用的增益： 50V/V：INA282-Q1 100V/VINA286-Q1 200V/V：INA283-Q1 500V/V：INA284-Q1 1000V/V：INA285-Q1
  • 50V/V：INA282-Q1
  • 100V/VINA286-Q1
  • 200V/V：INA283-Q1
  • 500V/V：INA284-Q1
  • 1000V/V：INA285-Q1
  • 静态电流：900µA（最大值）

产品概述

INA28x-Q1 系列包括 INA282-Q1、INA283-Q1、INA284-Q1、INA285-Q1 和 INA286-Q1 器件。这些器件是电压输出分流监控器，能够在 -14V 至 +80V 范围内的共模电压下感测分流器两端的压降，与电源电压无关。零漂移架构的低偏移使得电流检测的分流器两端的最大压降低至 10mV 的满量程。这些电流检测放大器可由电压为 2.7V 至 18V 的单电源供电，最大电源电流消耗为 900µA。这些器件的额定扩展工作温度范围为 -40°C 至 +125°C，并且采用 SOIC-8 和 VSSOP-8 封装。
查看全部

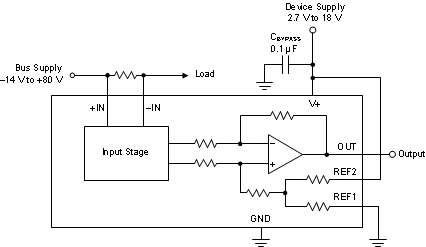

INA284AQDRQ1 电路图

INA284AQDRQ1 电路图

INA284AQDRQ1 电路图
