INA233AIDGST

Texas Instruments 电流调节/管理

更新日期：2024-04-01

INA233AIDGST

Texas Instruments 电流调节/管理

产品简介：具有警报功能的 36V、16 位、超精密 I2C 和 PMBus 输出电流/电压/功率/能量监控器

查看详情

INA233AIDGST 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA233AIDGST 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥33.23000剪切带（CT）250 : ￥23.17872卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高/低端
  • 精度：±0.1%
  • 电压 - 输入：0V ~ 36V
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP

产品特性

  • 感测的总线电压范围：0V 至 36V
  • 高侧或低侧感测
  • 报告电流、电压和功率
  • 用于能源和平均功耗监控的集成电源累加器
  • 高精度： 0.1% 增益误差（最大值） 10µV 偏移（最大值）
  • 0.1% 增益误差（最大值）
  • 10µV 偏移（最大值）
  • 可配置取平均选项
  • 电流、总线电压和功率的独立警报限值
  • 兼容 I2C、SMBus、PMBus 接口的 1.8V 电压
  • 16 个可编程地址
  • 由 2.7V 至 5.5V 电源供电
  • 10 引脚 DGS 超薄小外形尺寸 (VSSOP) 封装

产品概述

INA233 器件是一款电流、电压和功率监控器，具有兼容 I2C、SMBus 和 PMBus 的接口，并可与 1.8V 至 5.0V 的数字总线电压兼容。该器件监控并报告电流、电压和功率值。集成电源累加器可用于能源和平均功耗计算。可编程校准值、转换时间和取平均值与内部乘法器结合使用时，可实现电流值（单位为安培）和功率值（单位为瓦特）的直接读取。INA233 可在独立于电源电压的 0V 至 36V 共模总线电压范围内感测电流。该器件由一个 2.7V 至 5.5V 的单电源供电，在正常运行条件下消耗 310µA 的典型电源电流。可以将该器件置于低功耗待机模式，该模式下的典型工作电流仅有 2µA。该器件的额定工作温度范围为 –40°C 至 +125°C 并 具有 多达 16 个可编程地址。
查看全部

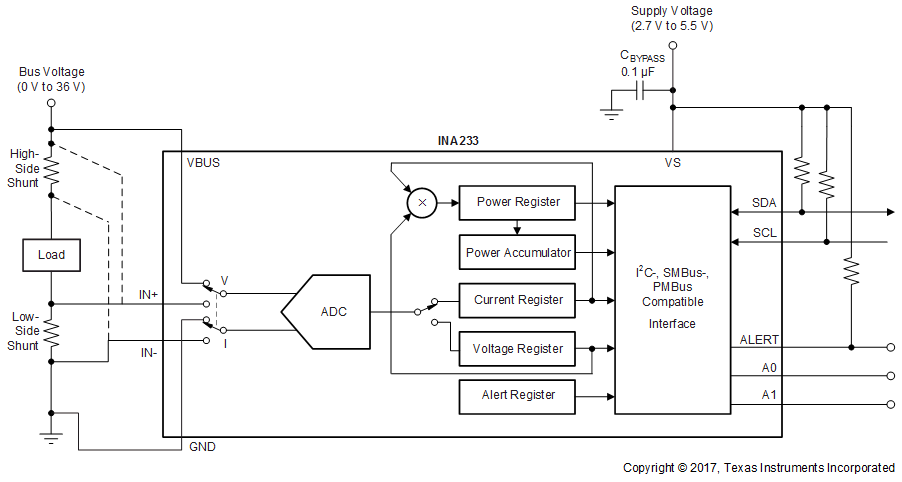

INA233AIDGST 电路图

INA233AIDGST 电路图

INA233AIDGST 电路图
