INA226AQDGSRQ1

Texas Instruments 电流调节/管理

产品简介：具有警报功能的 AEC-Q100、36V、16 位、超精密、I2C 输出电流/电压/功率监控器

查看详情

INA226AQDGSRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA226AQDGSRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥29.81000剪切带（CT）2,500 : ￥16.88559卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高/低端
  • 精度：±0.02%
  • 电压 - 输入：0V ~ 36V
  • 电流 - 输出：10mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP

产品特性

  • 具有符合AEC-Q100 标准的下列结果： 器件温度等级1：–40°C 至125°C 器件人体放电模式 (HBM) 静电放电 (ESD) 分类 等级 2 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 器件温度等级1：–40°C 至125°C
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类 等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 感测的总线电压范围：0V 至36V
  • 高侧或低侧感测
  • 报告电流、电压和功率
  • 高精度： 0.1% 增益误差（最大值） 10µV 偏移（最大值）
  • 0.1% 增益误差（最大值）
  • 10µV 偏移（最大值）
  • 可配置的取平均值选项
  • 16 个可编程地址
  • 由 2.7V 至 5.5V 电源供电
  • 10 引脚 DGS 超薄小外形尺寸 (VSSOP) 封装

产品概述

INA226-Q1 是一款分流/功率监视器，具有 I2C™或 SMBUS 兼容接口。 该器件 监视分流压降和总线电源 电压。 可编程校准值、转换时间和取平均值功能与内 部乘法器相结合，可实现电流值（单位为安培）和功率 值（单位为瓦）的直接读取。INA226-Q1 可在 0V 至 36V 的共模总线电压范围内感 测电流，与电源电压无关。 该器件由一个 2.7V 至 5.5V 的单电源供电，电源电流典型值为 330µA。 该器 件的额定工作温度范围为 –40°C 至 125°C，I2C 兼容 接口上具有多达 16 个可编程地址。
查看全部

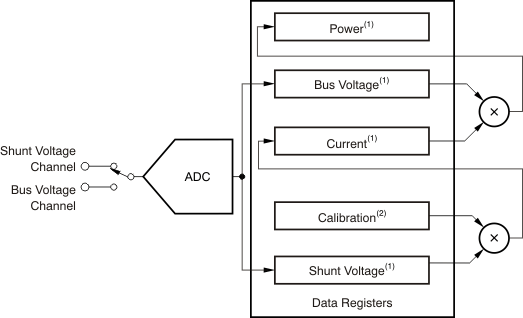

INA226AQDGSRQ1 电路图

INA226AQDGSRQ1 电路图

INA226AQDGSRQ1 电路图
