INA225AQDGKRQ1

Texas Instruments 电流调节/管理

更新日期：2024-04-01

INA225AQDGKRQ1

Texas Instruments 电流调节/管理

产品简介：具有四个引脚可选增益设置的 AEC-Q100、36V 双向电流检测放大器

查看详情

INA225AQDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA225AQDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥21.94000剪切带（CT）2,500 : ￥11.17359卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高端
  • 精度：-
  • 电压 - 输入：2.7V ~ 36V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 符合 AEC-Q100 标准： 温度等级 1：–40°C 至 +125°C HBM ESD 分类等级 2 CDM ESD 分类等级 C4B
  • 温度等级 1：–40°C 至 +125°C
  • HBM ESD 分类等级 2
  • CDM ESD 分类等级 C4B
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • 宽共模范围：0V 至 36V
  • 失调电压：±150µV（上限，所有增益）
  • 失调电压漂移：0.5µV/°C（上限）
  • 温度范围内的增益精度（上限）： 25V/V、50V/V：±0.15% 100V/V±0.2% 200V/V：±0.3% 10ppm/°C 增益漂移
  • 25V/V、50V/V：±0.15%
  • 100V/V±0.2%
  • 200V/V：±0.3%
  • 10ppm/°C 增益漂移
  • 带宽：250kHz（增益 = 25V/V）
  • 可编程增益： G1 = 25V/V G2 = 50V/V G3 = 100V/V G4 = 200V/V
  • G1 = 25V/V
  • G2 = 50V/V
  • G3 = 100V/V
  • G4 = 200V/V
  • 静态电流：350µA（最大值）
  • 封装：8 引脚 VSSOP

产品概述

INA225-Q1 是一款电压输出、电流感测放大器，能够在 0V 至 36V 共模电压上感测电流感测电阻的压降，并且与电源电压无关。此器件是一款双向、电流分流监控器，允许外部基准用于测量双向流入电流感测电阻器的电流。使用两个增益选择端子（GS0 和 GS1）可选择四个离散增益电平，从而对 25V/V、50V/V、100V/V 和 200V/V 增益进行编程。使用低偏移、零漂移架构和精密增益值，可在分流器上的压降上限低至 10mV 满量程的情况下进行电流检测，同时在整个工作温度范围内保持非常高精度的测量水准。此器件由一个 +2.7V 至 +36V 的单电源供电，最大电源电流为 350µA。此器件的额定扩展工作温度范围为 -40 °C 至 +125 °C，采用超薄小外形尺寸封装 (VSSOP)-8 封装。
查看全部

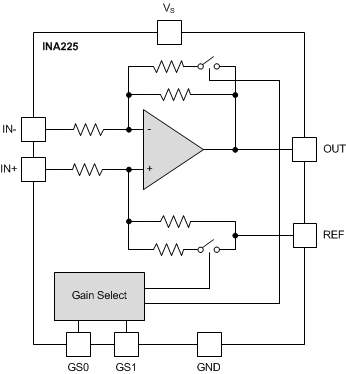

INA225AQDGKRQ1 电路图

INA225AQDGKRQ1 电路图

INA225AQDGKRQ1 电路图
