INA225AIDGKT

Texas Instruments 电流调节/管理

更新日期：2024-04-01

INA225AIDGKT

Texas Instruments 电流调节/管理

产品简介：具有四个引脚可选增益设置的 36V 双向电流感应放大器

查看详情

INA225AIDGKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA225AIDGKT 中文资料属性参数

  • 现有数量：0现货6,250Factory查看交期
  • 价格：1 : ￥22.34000剪切带（CT）250 : ￥15.15252卷带（TR）
  • 系列：Zero-Drift
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高端
  • 精度：-
  • 电压 - 输入：2.7V ~ 36V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 宽共模范围：0V 至 36V
  • 偏移电压：±150μV（最大值，所有增益）
  • 偏移电压漂移：0.5μV/°C（最大值）
  • 温度范围内的增益精度（最大值）： 25V/V，50V/V：±0.15% 100V/V：±0.2% 200V/V：±0.3% 10ppm/°C 增益漂移
  • 25V/V，50V/V：±0.15%
  • 100V/V：±0.2%
  • 200V/V：±0.3%
  • 10ppm/°C 增益漂移
  • 250kHz 带宽（增益 = 25V/V）
  • 可编辑增益： G1 = 25V/V G2 = 50V/V G3 = 100V/V G4 = 200V/V
  • G1 = 25V/V
  • G2 = 50V/V
  • G3 = 100V/V
  • G4 = 200V/V
  • 静态电流：350μA（最大值）
  • 封装：微型小外形尺寸封装 (MSOP)-8
  • 电源
  • 电机控制
  • 计算机
  • 电信设备
  • 电源管理
  • 测试和测量

产品概述

INA225 是一款电压输出、电流感测放大器，此放大器电流感测电阻器在 0V 至 36V 的共模电压范围内的压降，此压降与电源电压无关。 此器件是一款双向、电流分流监视器，使得外部基准可被用来测量从两个方向流入电流感测电阻器的电流。可使用两个增益选择端子（GS0 和 GS1）来选择四个离散增益级，以设定 25V/V，50V/V，100V/V 和 200V/V 的增益。这个低偏移、零漂移架构，连同精准增益值，可实现分流上最大压降低至满量程 10mV 时的电流感测，而同时又在整个工作温度范围内保持极高测量精度。此器件由一个 +2.7V 至 +36V 的单电源供电，汲取 350μA 的最大电源电流。 此器件在扩展工作温度范围（-40°C 至 +125°C）下额定运行，并采用 MSOP-8 封装。
查看全部

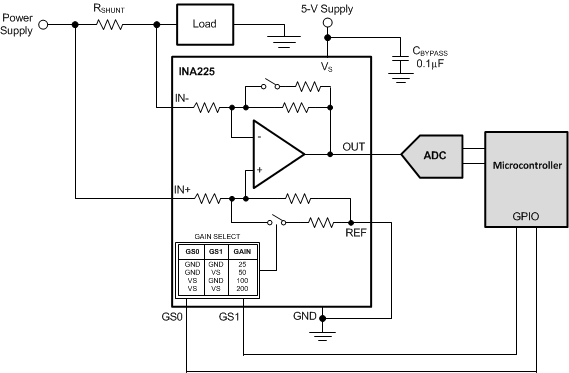

INA225AIDGKT 电路图

INA225AIDGKT 电路图

INA225AIDGKT 电路图
