INA200AQDGKRQ1

Texas Instruments 电流调节/管理

产品简介：具有比较器的 AEC-Q100、-16V 至 80V、500kHz 电流检测放大器

查看详情

INA200AQDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA200AQDGKRQ1 中文资料属性参数

  • 现有数量：1,500现货10,000Factory
  • 价格：1 : ￥25.76000剪切带（CT）2,500 : ￥14.56025卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：电流监控器
  • 感应方法：高端
  • 精度：±3.5%
  • 电压 - 输入：-16V ~ 80V
  • 电流 - 输出：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 标准的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2 器件的带电模型 (CDM) ESD 分类等级 C3B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件的带电模型 (CDM) ESD 分类等级 C3B
  • 电流感测放大器： 共模范围：-16V 至 +80V 整个温度范围内的最大误差为 3.5% 带宽：500kHz (INA200-Q1) 三种增益选项： 20V/V (INA200-Q1) 50V/V (INA201-Q1) 100V/V (INA202-Q1)
  • 共模范围：-16V 至 +80V
  • 整个温度范围内的最大误差为 3.5%
  • 带宽：500kHz (INA200-Q1)
  • 三种增益选项： 20V/V (INA200-Q1) 50V/V (INA201-Q1) 100V/V (INA202-Q1)
  • 20V/V (INA200-Q1)
  • 50V/V (INA201-Q1)
  • 100V/V (INA202-Q1)
  • 集成开漏比较器 锁存功能 0.6V 内部电压基准
  • 锁存功能
  • 0.6V 内部电压基准
  • 静态电流：1800μA（最大值）
  • 闩锁电流超过 100mA，符合 JESD78 标准
  • 封装：超薄小外形尺寸封装 (VSSOP)-8
  • 电动助力转向 (EPS) 系统
  • 车身控制模块
  • 刹车系统
  • 电子稳定性控制 (ESC) 系统

产品概述

INA200-Q1、INA201-Q1 和 INA202-Q1 (INA20x-Q1) 是具有电压输出的低侧或高侧分流监控器。INA20x-Q1 器件能够在 -16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA20x-Q1 提供三种输出电压级别，即 20V/V、50V/V 和 100V/V，带宽高达 500kHz。INA20x-Q1 还集成了开漏比较器和内部电压基准，电压阈值为 0.6V。外部分压器设定电流跳变点。比较器具有锁存功能，可通过将 RESET 引脚接地（或悬空）进入透明状态。INA20x-Q1 由 2.7V 至 18V 的单电源供电，最大供电电流为 1800μA。这些器件均采用超小型 VSSOP-8 封装，而且额定工作环境温度范围均扩展为 -40°C 至 +125°C。
查看全部

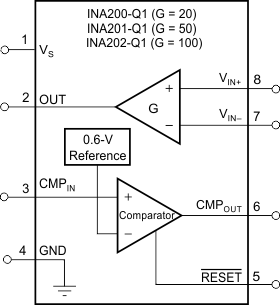

INA200AQDGKRQ1 电路图

INA200AQDGKRQ1 电路图

INA200AQDGKRQ1 电路图
