DRV8885PWPR

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8885PWPR

Texas Instruments 电机驱动器，控制器

产品简介：具有集成电流检测功能和 1/16 微步进的 37V、1.5A 双极步进电机驱动器

查看详情

DRV8885PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8885PWPR 中文资料属性参数

  • 现有数量：23,847现货
  • 价格：1 : ￥32.12000剪切带（CT）2,000 : ￥18.16155卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：-
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：逻辑
  • 技术：NMOS
  • 步进分辨率：1 ~ 1/16
  • 应用：打印机
  • 电流 - 输出：1A
  • 电压 - 供电：0V ~ 5.3V
  • 电压 - 负载：8V ~ 37V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：24-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-HTSSOP

产品特性

  • 脉宽调制 (PWM) 微步进电机驱动器 最高 1/16 微步进 非循环和标准 ½ 步进模式
  • 最高 1/16 微步进
  • 非循环和标准 ½ 步进模式
  • 集成电流检测功能 无需检测电阻 ±6.25% 满量程电流精度
  • 无需检测电阻
  • ±6.25% 满量程电流精度
  • 慢速衰减和混合衰减选项
  • 8.0V 至 37V 的工作电源电压范围
  • 低 RDS(ON)：24V 和 25°C 条件下为 0.86Ω HS + LS
  • 高电流容量 每个桥的满量程为 1.5A 每个桥的均方根 (rms) 为 1.0A
  • 每个桥的满量程为 1.5A
  • 每个桥的均方根 (rms) 为 1.0A
  • 固定的关断时间 PWM 斩波
  • 简单的 STEP/DIR 接口
  • 低电流休眠模式 (20µA)
  • 小型封装和外形尺寸 24 引脚散热薄型小外形尺寸 (HTSSOP) PowerPAD™封装 28 WQFN 封装
  • 24 引脚散热薄型小外形尺寸 (HTSSOP) PowerPAD™封装
  • 28 WQFN 封装
  • 保护 特性 VM 欠压锁定 (UVLO) 电荷泵欠压 (CPUV) 过流保护 (OCP) 热关断 (TSD) 故障条件指示引脚 (nFAULT)
  • VM 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 故障条件指示引脚 (nFAULT)

产品概述

DRV8885 是一款面向工业设备应用的步进电机 应用。此器件具有两个 N 沟道功率金属氧化物半导体场效应晶体管 (MOSFET) H 桥驱动器、一个微步进分度器以及集成电流检测功能。DRV8885 能够驱动高达 1.5A 的满量程输出电流或 1.0A rms 输出电流（采用适当的印刷电路板 (PCB) 接地层进行散热，电压为 24V，TA = 25°C）。 DRV8885 集成了电流检测功能，消除了对两个外部检测电阻的需求。STEP/DIR 引脚提供简单的控制接口。器件可配置为多种步进模式，从全步进模式到 1/16 步进模式。凭借专用的 nSLEEP 引脚，该器件可提供一种低功耗的休眠模式，从而实现超低静态电流待机。该器件内置以下保护功能：欠压、电荷泵故障、过流、短路以及过热保护。故障状态通过 nFAULT 引脚指示。
查看全部

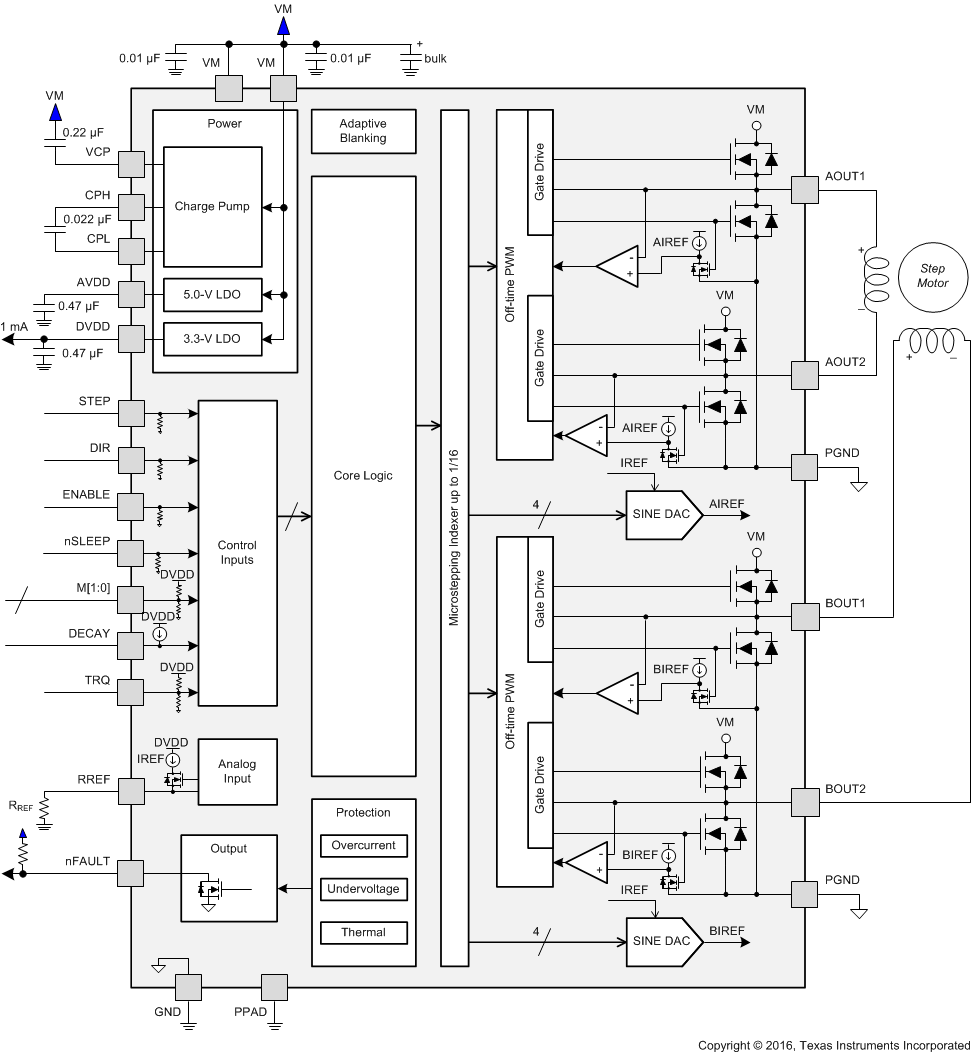

DRV8885PWPR 电路图

DRV8885PWPR 电路图

DRV8885PWPR 电路图
