DRV8876NPWPR

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8876NPWPR

Texas Instruments 电机驱动器，控制器

产品简介：37V、3.5A 有刷直流电机驱动器

查看详情

DRV8876NPWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8876NPWPR 中文资料属性参数

  • 现有数量：2,796现货9,000Factory
  • 价格：1 : ￥20.99000剪切带（CT）3,000 : ￥7.19069卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：单极
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（2）
  • 接口：PWM
  • 技术：NMOS
  • 步进分辨率：-
  • 应用：DC 电机，通用，步进电机
  • 电流 - 输出：3.5A
  • 电压 - 供电：0V ~ 5.5V
  • 电压 - 负载：4.5V ~ 37V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-HTSSOP

产品特性

  • N 沟道 H 桥电机驱动器 可驱动一个双向有刷直流电机 两个单向有刷直流电机 其他电阻和电感负载
  • 可驱动一个双向有刷直流电机
  • 两个单向有刷直流电机
  • 其他电阻和电感负载
  • 4.5V 至 37V 工作电压范围
  • 高输出电流能力 ：3.5A 峰值
  • 可选输入控制模式 (PMODE) PH/EN 和 PWM H 桥控制模式 独立半桥控制模式
  • PH/EN 和 PWM H 桥控制模式
  • 独立半桥控制模式
  • 支持 1.8V、3.3V 和 5V 逻辑输入
  • 超低功耗休眠模式 在 VVM = 24V、TJ = 25°C 时，小于 1µA
  • 在 VVM = 24V、TJ = 25°C 时，小于 1µA
  • 适用于低电磁干扰 (EMI) 的展频时钟
  • 集成保护特性 欠压锁定 (UVLO) 电荷泵欠压 (CPUV) 过流保护 (OCP) 自动重试或输出锁闭 (IMODE) 热关断 (TSD) 自动故障恢复 故障指示器引脚 (nFAULT)
  • 欠压锁定 (UVLO)
  • 电荷泵欠压 (CPUV)
  • 过流保护 (OCP) 自动重试或输出锁闭 (IMODE)
  • 自动重试或输出锁闭 (IMODE)
  • 热关断 (TSD)
  • 自动故障恢复
  • 故障指示器引脚 (nFAULT)

产品概述

DRV8876N 是一款具有 N 沟道 H 桥、电荷泵、和保护电路的集成电机驱动器。电荷泵通过支持 N 沟道 MOSFET 半桥和 100% 占空比驱动来提升效率。该器件系列具有引脚对引脚 RDS(on) 型号，只需对设计进行少量改动即可支持不同负载。低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、电荷泵欠压、输出过流和器件过热。故障状态显示在 nFAULT 上。在德州仪器 TI.com.cn 上查看完整的有刷电机驱动器产品系列。
查看全部

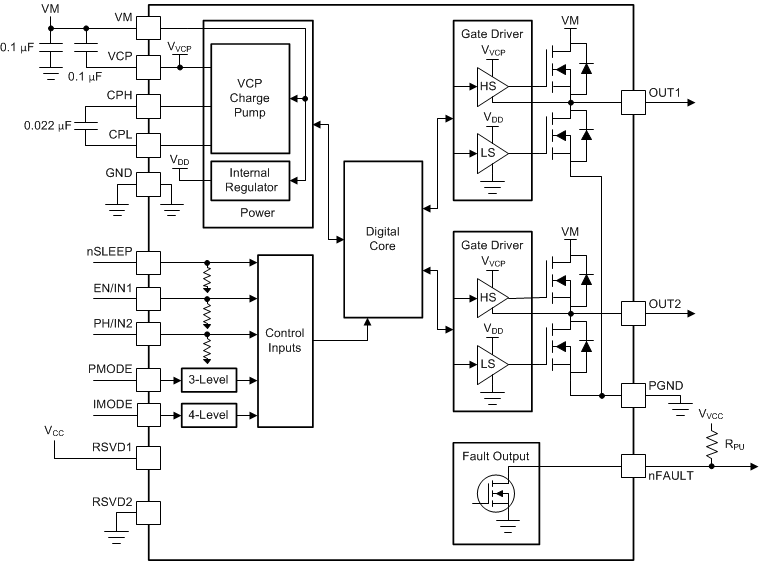

DRV8876NPWPR 电路图

DRV8876NPWPR 电路图

DRV8876NPWPR 电路图
