DRV8872DDAR

Texas Instruments 电机驱动器，控制器

产品简介：具有故障报告和电流调节功能的 50V、3.6A H 桥电机驱动器

查看详情

DRV8872DDAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8872DDAR 中文资料属性参数

  • 现有数量：18,697现货10,000Factory
  • 价格：1 : ￥18.52000剪切带（CT）2,500 : ￥9.41396卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：单极
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（2）
  • 接口：PWM
  • 技术：NMOS
  • 步进分辨率：-
  • 应用：DC 电机，通用，步进电机
  • 电流 - 输出：3.6A
  • 电压 - 供电：0V ~ 5.5V
  • 电压 - 负载：6.5V ~ 45V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SO-PowerPad

产品特性

  • H 桥电机驱动器 驱动一个直流电机、一个步进电机的绕组或其他负载
  • 驱动一个直流电机、一个步进电机的绕组或其他负载
  • 6.5V 至 45V 宽工作电压范围
  • 565mΩ（典型值）RDS(on) (HS + LS)
  • 3.6A 峰值电流驱动能力
  • 脉宽调制 (PWM) 控制接口
  • 集成电流调节功能
  • 低功耗休眠模式
  • 故障状态输出引脚
  • 小型封装尺寸 8 引脚 HSOP 封装，带有 PowerPAD 4.9mm × 6mm
  • 8 引脚 HSOP 封装，带有 PowerPAD
  • 4.9mm × 6mm
  • 集成保护 功能 VM 欠压闭锁 (UVLO) 过流保护 (OCP) 热关断 (TSD) 故障报告 (nFAULT) 自动故障恢复
  • VM 欠压闭锁 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 故障报告 (nFAULT)
  • 自动故障恢复
  • 打印机
  • 电器
  • 工业设备
  • 其他机电 应用

产品概述

DRV8872 器件是一款刷式直流 (BDC) 电机驱动器，适用于打印机、电器、工业设备和其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流执行双向电机控制。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。DRV8872 器件 具备 集成电流调节功能。该功能基于内部基准电压以及 ISEN 引脚电压（与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断 (TSD)。通过将 nFAULT 输出拉为低电平来报告故障。故障排除后，器件自动恢复正常状态。
查看全部

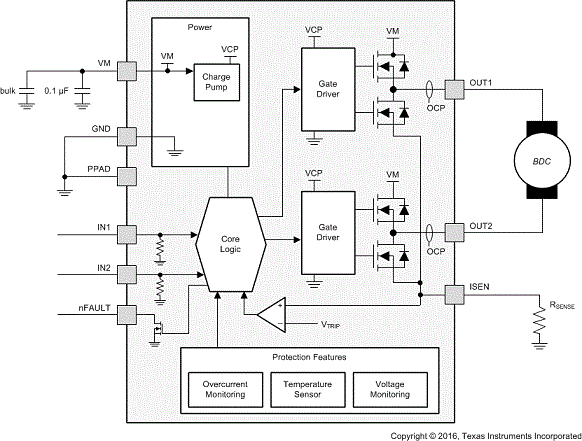

DRV8872DDAR 电路图
