DRV8871DDA

Texas Instruments 电机驱动器，控制器

产品简介：具有集成电流检测功能的 50V、3.6A H 桥电机驱动器

查看详情

DRV8871DDA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8871DDA 中文资料属性参数

  • 现有数量：5,822现货9,975Factory
  • 价格：1 : ￥20.67000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 电机类型 - 步进：单极
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：全桥
  • 接口：PWM
  • 技术：NMOS
  • 步进分辨率：-
  • 应用：DC 电机，通用，步进电机
  • 电流 - 输出：3.6A
  • 电压 - 供电：6.5V ~ 45V
  • 电压 - 负载：6.5V ~ 45V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerSOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：8-SO-PowerPad

产品特性

  • H 桥电机驱动器 驱动一个直流电机、一个步进电机的绕组或其他负载
  • 驱动一个直流电机、一个步进电机的绕组或其他负载
  • 6.5V 至 45V 宽工作电压范围
  • 565mΩ（典型值）RDS(on) (HS + LS)
  • 3.6A 峰值电流驱动能力
  • PWM 控制接口
  • 无需感测电阻即可实现电流调节
  • 低功耗休眠模式
  • 小型封装尺寸 8 引脚 HSOP 封装，带有 PowerPAD™ 4.9mm × 6mm
  • 8 引脚 HSOP 封装，带有 PowerPAD™
  • 4.9mm × 6mm
  • 集成保护 特性 VM 欠压闭锁 (UVLO) 过流保护 (OCP) 热关断 (TSD) 自动故障恢复
  • VM 欠压闭锁 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 自动故障恢复

产品概述

DRV8871 器件是一款刷式直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。DRV8871 器件具有高级电流调节电路，该电路不使用模拟电压基准或外部感应电阻器。这种新型解决方案采用标准的低成本、低功耗电阻来设置电流阈值。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。 该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)。故障排除后，器件会自动恢复正常工作。
查看全部

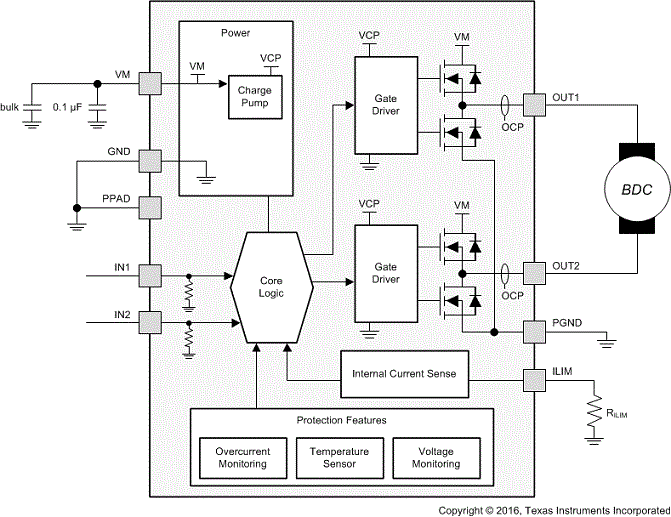

DRV8871DDA 电路图

DRV8871DDA 电路图

DRV8871DDA 电路图
