DRV8860APW

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8860APW

Texas Instruments 电机驱动器，控制器

产品简介：具有串行控制的 38V、0.3A、8 路低侧电机驱动器

查看详情

DRV8860APW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8860APW 中文资料属性参数

  • 现有数量：0现货2,790Factory查看交期
  • 价格：180 : ￥23.47033管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 电机类型 - 步进：单极
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：低端（8）
  • 接口：SPI
  • 技术：NMOS
  • 步进分辨率：-
  • 应用：通用
  • 电流 - 输出：200mA
  • 电压 - 供电：8V ~ 38V
  • 电压 - 负载：8V ~ 38V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 8 通道受保护低边驱动器 8 个具有过流保护功能的 NMOS 场效应晶体管 (FET) 集成型感应集流二极管 串行接口 开路/短路负载检测 可配置 100% 占空比输出时间 可配置脉宽调制 (PWM) 占空比
  • 8 个具有过流保护功能的 NMOS 场效应晶体管 (FET)
  • 集成型感应集流二极管
  • 串行接口
  • 开路/短路负载检测
  • 可配置 100% 占空比输出时间
  • 可配置脉宽调制 (PWM) 占空比
  • 持续电流驱动能力 560 mA（单通道打开）PW 和 PWP 200 mA（八通道打开）PW 330 mA（八通道打开）PWP 支持并联配置
  • 560 mA（单通道打开）PW 和 PWP
  • 200 mA（八通道打开）PW
  • 330 mA（八通道打开）PWP
  • 支持并联配置
  • 8V 至 38V 电源电压范围
  • 数字输入滤波器
  • 内部数据回读功能
  • 保护和诊断特性 过流保护 (OCP) 开路负载检测 (OL) 过热关断 (OTS) 欠压闭锁 (UVLO) 独立通道状态报告 故障情况警报
  • 过流保护 (OCP)
  • 开路负载检测 (OL)
  • 过热关断 (OTS)
  • 欠压闭锁 (UVLO)
  • 独立通道状态报告
  • 故障情况警报
  • 继电器、单极步进电机
  • 螺线管，电磁驱动器
  • 常见低边开关应用

产品概述

DRV8860 是一款 8 通道低边驱动器，此驱动器具有过流保护和开路/短路负载检测功能。 它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。 DRV8860PWP 可提供最高 330mA（8 通道打开）的连续输出电流，DRV8860PW 则可提供最高 200mA（8 通道打开）的连续输出电流。 此电流驱动能力随着 PWM 占空比的降低而增加。 单一通道打开时能够驱动高达 560mA 的持续输出电流。 细节请参考提供了一个串口来控制 DRV8860 输出驱动器、配置内部设置寄存器以及读取每条通道的故障状态。 多个 DRV8860 器件可采用菊花链连在一起以共同使用一个单一串口。 也可通过串口来配置加电时间和保持 PWM 占空比。 利用这些功能，可实现比传统的始终开启解决方案更低的运行温度。 还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。 DRV8860 能够诊断开路负载情况。 每条通道的故障信息可由串口读取，并且有一个外部故障引脚指示。
查看全部

DRV8860APW 数据手册

数据手册 说明 数量 操作
DRV8860APWR

Unipolar Motor Driver NMOS SPI 16-TSSOP

 41页,1.75M 查看

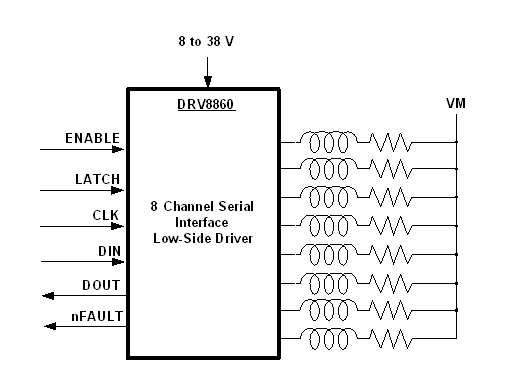

DRV8860APW 电路图

DRV8860APW 电路图

DRV8860APW 电路图
