DRV8847RTER

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8847RTER

Texas Instruments 电机驱动器，控制器

产品简介：具有电流调节和独立半桥控制的 18V、2A 双通道 H 桥电机驱动器

查看详情

DRV8847RTER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8847RTER 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥7.75115卷带（TR）
  • 系列：-
  • 包装：卷带（TR）
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：通用
  • 电流 - 输出：2A
  • 电压 - 供电：0V ~ 5V
  • 电压 - 负载：2.7V ~ 18V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商器件封装：16-WQFN（3x3）

产品特性

  • 双 H 桥电机驱动器 一个或两个有刷直流电机 一个双极步进电机 螺线管负载
  • 一个或两个有刷直流电机
  • 一个双极步进电机
  • 螺线管负载
  • 2.7V 至 18V 工作电压范围
  • 每个 H 桥均提供高输出电流 TA = 25°C 时，驱动器电流为 1A RMS 并联模式下 TA = 25°C 时，驱动器电流为 2A RMS
  • TA = 25°C 时，驱动器电流为 1A RMS
  • 并联模式下 TA = 25°C 时，驱动器电流为 2A RMS
  • VM > 5V 时具有低导通电阻 TA = 25°C 时，RDS(ON) (HS + LS) 为 1000mΩ
  • TA = 25°C 时，RDS(ON) (HS + LS) 为 1000mΩ
  • 多种控制连接选项 4 引脚连接 2 引脚连接 并联桥式连接 独立桥式连接
  • 4 引脚连接
  • 2 引脚连接
  • 并联桥式连接
  • 独立桥式连接
  • 采用 20µs 固定关断时间进行电流调节
  • 输出电流调节至 50% 的扭矩标量
  • 支持 1.8V、3.3V、5V 逻辑输入
  • 低功耗睡眠模式 VVM = 12V、TA = 25°C 时，睡眠模式电源电流为 1.7µA
  • VVM = 12V、TA = 25°C 时，睡眠模式电源电流为 1.7µA
  • 提供 I2C 器件版本 (DRV8847S) I2C 寄存器上显示详细诊断 多从运行支持 支持标准和快速 I2C 模式
  • I2C 寄存器上显示详细诊断
  • 多从运行支持
  • 支持标准和快速 I2C 模式
  • 小型封装和尺寸 16 引脚 TSSOP（无散热垫） 16 引脚 HTSSOP PowerPAD™ 封装 16 引脚 WQFN 热封装
  • 16 引脚 TSSOP（无散热垫）
  • 16 引脚 HTSSOP PowerPAD™ 封装
  • 16 引脚 WQFN 热封装
  • 内置保护特性 VM 欠压锁定 过流保护 开路负载检测 热关断 故障状态指示引脚 (nFAULT)
  • VM 欠压锁定
  • 过流保护
  • 开路负载检测
  • 热关断
  • 故障状态指示引脚 (nFAULT)

产品概述

DRV8847 器件是一款适用于工业应用、家用电器、ePOS 打印机及其他机电一体化应用的双 H 桥电机驱动器。本器件可用于驱动两个直流电机、一个双极步进电机或继电器等其他负载。借助简单的 PWM 接口，可轻松与控制器连接。DRV8847 器件由单一电源供电，支持 2.7V 至 18V 的宽输入电源范围。驱动器的输出级由配置为两个全 H 桥的 N 沟道功率 MOSFET 构成，用于驱动电机绕组或四个独立半桥（在独立桥式连接配置中）。固定关断时间控制电桥中的峰值电流，该电流能够驱动一个 1A 的负载（并行模式下 25°C TA 时，在散热适当的条件下，可驱动 2A 的负载）。提供了低功耗睡眠模式，以通过关断大量内部电路实现较低的静态电流消耗。此外，附带的扭矩标量能够通过数字输入引脚动态调节输出电流。该特性可降低控制器所需电流，实现更低功耗。还提供了各种内部保护功能，如欠压锁定、每个 FET 的过流保护、短路保护、开路负载检测和过热保护等。故障状态通过 nFAULT 引脚指示。I2C 器件版本 (DRV8847S) 提供详细诊断。
查看全部

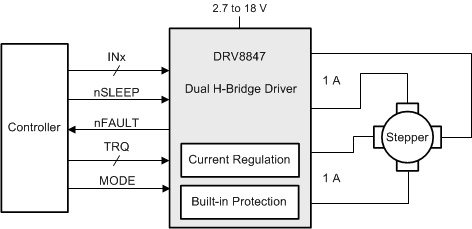

DRV8847RTER 电路图

DRV8847RTER 电路图

DRV8847RTER 电路图
