DRV8846RGET

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8846RGET

Texas Instruments 电机驱动器，控制器

产品简介：具有 1/32 微步进和智能调优自适应衰减的 18V、1.4A 双极步进电机驱动器

查看详情

DRV8846RGET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8846RGET 中文资料属性参数

  • 现有数量：33现货10,000Factory
  • 价格：1 : ￥25.60000剪切带（CT）250 : ￥17.85484卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：-
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：步进/方向
  • 技术：功率 MOSFET
  • 步进分辨率：1 ~ 1/32
  • 应用：步进电机
  • 电流 - 输出：1.4A
  • 电压 - 供电：4V ~ 18V
  • 电压 - 负载：4V ~ 18V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商器件封装：24-VQFN（4x4）

产品特性

  • 脉宽调制 (PWM) 微步进电机驱动器 内置微步进分度器 最高 1/32 微步进 步进/方向控制
  • 内置微步进分度器
  • 最高 1/32 微步进
  • 步进/方向控制
  • 多种衰减模式 AutoTune™技术混合衰减 慢速衰减 快速衰减
  • AutoTune™技术
  • 混合衰减
  • 慢速衰减
  • 快速衰减
  • 可配置关断时间脉宽调制 (PWM) 斩波 10、20 或 30µs 关断时间
  • 10、20 或 30µs 关断时间
  • 具有自适应消隐时间，可实现平滑步进
  • 工作电源电压范围为 4V 至 18V
  • 每个 H 桥的满标量程（最大驱动）电流为 1.4A（25°C 时）
  • 低电流睡眠模式
  • 使用 3 位扭矩 DAC 调节电机电流
  • 耐热增强型表面贴装封装
  • DRV8303 中的 功能 VM 欠压闭锁 (UVLO) 过流保护 (OCP) 热关断 (TSD) 故障条件指示引脚 (nFAULT)
  • VM 欠压闭锁 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 故障条件指示引脚 (nFAULT)

产品概述

DRV8846 提供适用于摄像机、打印机、投影仪和其他自动化设备 应用的高度集成步进电机驱动器。此器件具有两个 H 桥和一个微步进分度器，并且专门用来驱动一个双极步进电机。每个 H 桥驱动器的输出块都包含配置为全 H 桥的 N 通道和 P 通道功率 MOSFET，用于驱动电机绕组。DRV8846 能够驱动高达 1.4A 的满标量程输出电流（在适当散热并且 TA = 25°C 时）。一个简单的步进/方向接口可轻松连接到控制器电路。引脚可实现全步进到 1/32 步进模式的电机配置。可以配置衰减模式以便可以使用自动调优、慢速衰减、快速衰减和混合衰减。还可以选择 PWM 电流斩波关闭时间。低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流和功耗。这种睡眠模式可通过专用的 nSLEEP 引脚来设定。为 UVLO、过流保护、短路保护和过热提供内部保护功能。通过一个 nFAULT 引脚来指示故障条件。
查看全部

DRV8846RGET 数据手册

数据手册 说明 数量 操作
DRV8846RGET

Half Bridge (4) Driver DC Motors, General Purpose, Stepper Motors Power MOSFET 24-VQFN (4x4)

 35页,1.15M 查看

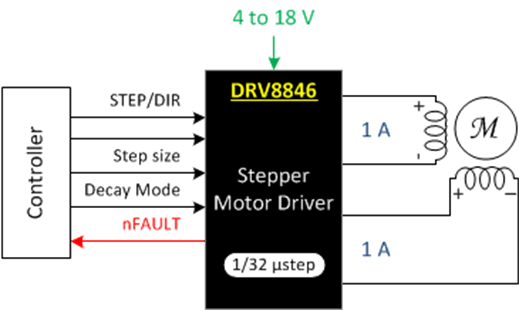

DRV8846RGET 电路图

DRV8846RGET 电路图

DRV8846RGET 电路图
