DRV8844PWP

Texas Instruments 电机驱动器，控制器

产品简介：具有双极性 (+/-30v) 电源和独立半桥控制的 60V、2.5A 双路 H 桥电机驱动器

查看详情

DRV8844PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

DRV8844PWP 中文资料属性参数

  • 现有数量：15,730现货10,000Factory
  • 价格：1 : ￥42.53000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：并联
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：通用
  • 电流 - 输出：1.75A
  • 电压 - 供电：8V ~ 60V
  • 电压 - 负载：8V ~ 60V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
  • 供应商器件封装：28-HTSSOP

产品特性

  • 四通道 1/2 H 桥直流 (DC) 电机驱动器 能够驱动四个螺线管、两个 DC 电机、一个步进电机、或者其它负载 完全独立的半桥控制 低 MOSFET 导通电阻
  • 能够驱动四个螺线管、两个 DC 电机、一个步进电机、或者其它负载
  • 完全独立的半桥控制
  • 低 MOSFET 导通电阻
  • 24V，25°C 下 2.5A 最大驱动器电流
  • 悬空的输入缓冲可支持双（双极）电源（高达 ±30V）
  • 内置 3.3V，10mA 低压降 (LDO) 稳压器
  • 行业标准 IN/IN 数字控制接口
  • 8V 至 60V 运行电源电压范围
  • 耐热增强型表面贴装封装

产品概述

DRV8844 提供四个可独立控制的 1/2 H 桥启动器。 它可被用于驱动两个 DC 电机、一个步进电机、四个螺线管、或者其它负载。 针对每个通道的输出驱动器通道由在一个 1/2 H 桥配置中进行配置的 N 通道功率 MOSFET 组成。DRV8844 在每个桥的通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25°C 时具有适当的印刷电路板 (PCB) 散热）。 提供单独控制每个 1/2 H 桥的独立输入。 为了与独立电源一起运行，逻辑输入和 nFAULT 输出以一个独立的悬空接地引脚为基准。 内部关断功能支持过流保护、短路保护、欠压锁定以及过温保护。 DRV8844 采用带有 PowerPAD 的 28 引脚散热型薄型小外形尺寸 (HTSSOP) 封装（环保型：符合 RoHS 标准且不含 Sb/Br）。
查看全部

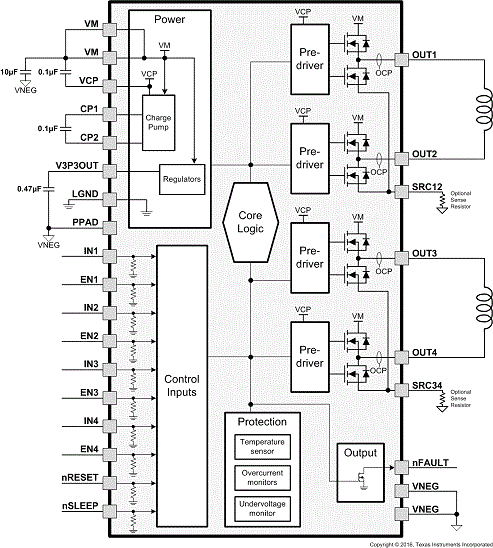

DRV8844PWP 电路图

DRV8844PWP 电路图

DRV8844PWP 电路图
