DRV8833CPWP

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8833CPWP

Texas Instruments 电机驱动器，控制器

产品简介：具有电流调节功能的 10.8V、1A、双路 H 桥电机驱动器

查看详情

DRV8833CPWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8833CPWP 中文资料属性参数

  • 现有数量：370现货9,990Factory
  • 价格：1 : ￥15.58000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：DC 电机，通用，螺线管
  • 电流 - 输出：700mA
  • 电压 - 供电：2.7V ~ 10.8V
  • 电压 - 负载：2.7V ~ 10.8V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-HTSSOP

产品特性

  • 带电流控制的双 H 桥电机驱动器 1 个或 2 个直流电机或者 1 个步进电机 低导通电阻：高侧 + 低侧 (HS + LS) = 1735mΩ（25°C 时的典型值）
  • 1 个或 2 个直流电机或者 1 个步进电机
  • 低导通电阻：高侧 + 低侧 (HS + LS) = 1735mΩ（25°C 时的典型值）
  • 输出电流能力（VM = 5V，25°C 时） 散热薄型小外形尺寸 PWP (HTSSOP) 封装 每个 H 桥的均方根 (RMS) 电流为 0.7A，峰值 1A 并行模式下 RMS 为 1.4A 四方扁平无引线 RTE (QFN) 封装 每个 H 桥的均方根 (RMS) 电流为 0.6A，峰值 1A 并行模式下 RMS 为 1.2A
  • 散热薄型小外形尺寸 PWP (HTSSOP) 封装 每个 H 桥的均方根 (RMS) 电流为 0.7A，峰值 1A 并行模式下 RMS 为 1.4A
  • 每个 H 桥的均方根 (RMS) 电流为 0.7A，峰值 1A
  • 并行模式下 RMS 为 1.4A
  • 四方扁平无引线 RTE (QFN) 封装 每个 H 桥的均方根 (RMS) 电流为 0.6A，峰值 1A 并行模式下 RMS 为 1.2A
  • 每个 H 桥的均方根 (RMS) 电流为 0.6A，峰值 1A
  • 并行模式下 RMS 为 1.2A
  • 宽电源电压范围 2.7V 至 10.8V
  • 2.7V 至 10.8V
  • 集成电流调节
  • 简易脉宽调制 (PWM) 接口
  • 1.6µA 低电流睡眠模式（电压 5V 时）
  • 小型封装尺寸 16HTSSOP (PowerPAD) 5.00 × 6.40mm 16 QFN (PowerPAD) 3.00 × 3.00mm
  • 16HTSSOP (PowerPAD) 5.00 × 6.40mm
  • 16 QFN (PowerPAD) 3.00 × 3.00mm
  • 保护特性 VM 欠压闭锁 (UVLO) 过流保护 (OCP) 热关断 (TSD) 故障指示引脚 (nFAULT)
  • VM 欠压闭锁 (UVLO)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 故障指示引脚 (nFAULT)
  • 销售点打印机
  • 视频安保摄像机
  • 办公自动化设备
  • 游戏机
  • 机器人
  • 电池供电式玩具

产品概述

DRV8833C 为玩具、打印机及其他机电一体化应用提供了一款双桥电机驱动器解决方案。 该器件具有两个 H 桥驱动器，能够驱动两个直流电刷电机、一个双极性步进电机、螺线管或其它电感性负载。 每个 H 桥输出都包括一对 N 通道和 P 通道金属氧化物半导体场效应晶体管 (MOSFET) 以及用于调节绕组电流的电路。 借助正确的印刷电路板 (PCB) 设计，DRV8833C 的每个 H 桥能够持续驱动高达 700mA RMS（或 DC）（在 25°C 采用 5V VM 电源时）。该器件可支持每个 H 桥高达 1A 的峰值电流。 在较低的 VM 电压条件下，电流能力略有下降。 输出引脚发生故障时，还可提供用于过流保护、短路保护、UVLO 和过热保护的内部关断功能。 另外，还提供了一种低功耗睡眠模式。
查看全部

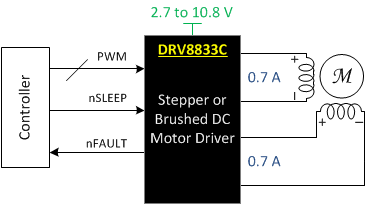

DRV8833CPWP 电路图

DRV8833CPWP 电路图

DRV8833CPWP 电路图
