DRV8832QDGQRQ1

Texas Instruments 电机驱动器，控制器

产品简介：具有电压调节功能的汽车类 7V、1A、H 桥电机驱动器

查看详情

DRV8832QDGQRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8832QDGQRQ1 中文资料属性参数

  • 现有数量：0现货2,500Factory查看交期
  • 价格：2,500 : ￥13.35584卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：有刷直流
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（2）
  • 接口：并联
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：电池供电
  • 电流 - 输出：1A
  • 电压 - 供电：2.75V ~ 6.8V
  • 电压 - 负载：2.75V ~ 6.8V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：10-PowerTFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-HVSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2 器件充电器件模型 (CDM) ESD 分类等级 C4B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件充电器件模型 (CDM) ESD 分类等级 C4B
  • H 桥压控电机驱动器 驱动直流电机，一个步进电机的绕组，或其它致动器/负载 高效脉宽调制 (PWM) 电压控制以实现变化电源电压时的恒定电机速度 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻：高侧 (HS) + 低侧 (LS) 450mΩ
  • 驱动直流电机，一个步进电机的绕组，或其它致动器/负载
  • 高效脉宽调制 (PWM) 电压控制以实现变化电源电压时的恒定电机速度
  • 低金属氧化物半导体场效应晶体管 (MOSFET) 导通电阻：高侧 (HS) + 低侧 (LS) 450mΩ
  • 1A 最大直流/均方根 (RMS) 或峰值驱动电流
  • 2.75V 至 6.8V 运行电源电压范围
  • 300nA（典型值）睡眠模式电流
  • 基准电压输出
  • 电流限制电路
  • 故障输出
  • 耐热增强型表面贴装封装
  • 由电池供电的设备：打印机玩具机器人技术摄像机电话
  • 打印机
  • 玩具
  • 机器人技术
  • 摄像机
  • 电话
  • 小型致动器，泵等

产品概述

DRV8832-Q1 为电池供电类玩具、打印机和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。 此器件有一个 H 桥驱动器，并且能够驱动一个直流电机或者一个步进电机的绕组，以及其它诸如螺线管等的负载。 输出驱动器块包括配置为一个 H 桥的 N 通道和 P 通道功率 MOSFET 以驱动电机绕组。由于提供了足够的印刷电路板 (PCB) 散热，DRV8832-Q1 能够提供高达 1A 的直流 / RMS 或峰值输出电流。 它可在 2.75V 至 6.8V 的电源电压下工作。为了在变化的电池电压上保持恒定的电机速度，同时又保持较长电池使用寿命，提供了一个 PWM 电压调节方法。 一个输入引脚可实现经稳压电压的设定。 还提供了一个内置电压基准输出。提供了针对过流保护、短路保护、欠压锁定以及过热保护的内部保护功能。DRV8832-Q1 还提供了一个电流限制功能来在诸如电机启动或停止转动的情况下调节电机电流，以及一个将故障情况发送给主机处理器的故障输出引脚。DRV8832-Q1 采用具有 PowerPAD 的极小型 3mm x 3mm 10 引脚表面贴装小外形尺寸 (MSOP) 封装（环保型：符合 RoHS 标准且不含铅/溴）。
查看全部

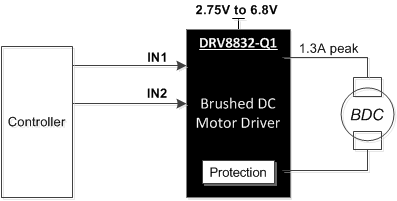

DRV8832QDGQRQ1 电路图

DRV8832QDGQRQ1 电路图

DRV8832QDGQRQ1 电路图
