DRV8824RHDT

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV8824RHDT

Texas Instruments 电机驱动器，控制器

产品简介：具有电流调节功能和 1/32 微步进的 45V、1.6A 双极步进电机驱动器

查看详情

DRV8824RHDT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8824RHDT 中文资料属性参数

  • 现有数量：13,945现货10,000Factory
  • 价格：1 : ￥43.01000剪切带（CT）250 : ￥30.03220卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：双极性
  • 电机类型 - AC，DC：-
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（4）
  • 接口：逻辑
  • 技术：功率 MOSFET
  • 步进分辨率：1 ~ 1/32
  • 应用：通用
  • 电流 - 输出：1.6A
  • 电压 - 供电：8.2V ~ 45V
  • 电压 - 负载：8.2V ~ 45V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：28-VFQFN 裸露焊盘
  • 供应商器件封装：28-VQFN（5x5）

产品特性

  • PWM 微步进电机驱动器 内置微步进分度器 最高 1/32 微步进
  • 内置微步进分度器
  • 最高 1/32 微步进
  • 多种衰减模式： 混合衰减 慢速衰减 快速衰减
  • 混合衰减
  • 慢速衰减
  • 快速衰减
  • 8.2V 至 45V 宽工作电源电压范围
  • 最大驱动电流为 1.6A（24V 且 TA = 25°C）
  • 简单的 STEP/DIR 接口
  • 低电流睡眠模式
  • 内置 3.3V 基准输出
  • 小型封装和外形尺寸
  • 保护特性： 过流保护 (OCP) 热关断 (TSD) VMx 欠压锁定 (UVLO) 故障条件指示引脚 (nFAULT)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • VMx 欠压锁定 (UVLO)
  • 故障条件指示引脚 (nFAULT)

产品概述

DRV8824 可为打印机、扫描仪以及其他自动化设备应用提供集成型电机驱动器解决方案。此器件具有两个 H 桥驱动器和一个微步进分度器，并且专门用来驱动一个双极步进电机。输出驱动器块包含被配置为全 H 桥的 N 沟道功率 MOSFET，以驱动电机绕组。DRV8824 能够从每个输出驱动高达 1.6A 的电流（在 24V 和 25°C 下，具有适当的散热）。一个简单的步进/方向接口可轻松连接到控制器电路。模式引脚可实现全步进到 1/32 步进模式的电机配置。可以配置衰减模式以便可以使用慢速衰减、快速衰减或混合衰减。低功耗睡眠模式可将部分内部电路关断，从而实现极低的静态电流和功耗。这种睡眠模式可通过专用的 nSLEEP 引脚来设定。为过流、短路、欠压锁定和过温提供内部关断功能。通过 nFAULT 引脚指示故障情况。
查看全部

DRV8824RHDT 数据手册

数据手册 说明 数量 操作
DRV8824RHDT

Bipolar Motor Driver Power MOSFET Step/Direction 28-VQFN (5x5)

 35页,1.27M 查看

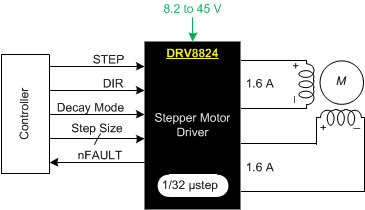

DRV8824RHDT 电路图

DRV8824RHDT 电路图

DRV8824RHDT 电路图
