DRV3245BEPHPRQ1

Texas Instruments 电机驱动器，控制器

产品简介：具有精确电流检测和增强保护功能的汽车 0 级 12V 电池三相栅极驱动器单元

查看详情

DRV3245BEPHPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV3245BEPHPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥71.95000剪切带（CT）1,000 : ￥45.36214卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：多相
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：驱动器
  • 输出配置：半桥（3）
  • 接口：PWM，SPI
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：汽车级
  • 电流 - 输出：-
  • 电压 - 供电：4.5V ~ 45V
  • 电压 - 负载：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：48-PowerTQFP
  • 供应商器件封装：48-HTQFP（7x7）

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 器件温度等级 0： –40°C 至 +150°C，TA
  • 器件温度等级 0： –40°C 至 +150°C，TA
  • SafeTI™半导体组件 根据 ISO 26262 标准的相应要求开发
  • 根据 ISO 26262 标准的相应要求开发
  • 4.5V 至 45V 工作电压范围
  • 可编程峰值栅极驱动电流高达 1A
  • 支持 100% 占空比的电荷泵栅极驱动器
  • 电流分流放大器和相位比较器 A 器件：3 个电流分流放大器和三相比较器，具有状态，通过 SPI B 器件：2 个电流分流放大器和三相比较器，具有实时监控器，通过数字引脚
  • A 器件：3 个电流分流放大器和三相比较器，具有状态，通过 SPI
  • B 器件：2 个电流分流放大器和三相比较器，具有实时监控器，通过数字引脚
  • 高达 20kHz 的 3 PWM 或 6 PWM 输入控制
  • 能够进行单 PWM 模式换向
  • 支持 3.3V 和 5V 数字接口
  • 串行外设接口 (SPI)
  • 耐热增强型 48 引脚 HTQFP 封装
  • 保护 功能： 内部稳压器、电池电压监控器 SPI CRC 时钟监控器模拟内置自检 可编程的死区时间控制 MOSFET 击穿保护 MOSFET VDS 过流监视器 栅源电压实时监控器 过热警告
  • 内部稳压器、电池电压监控器
  • SPI CRC
  • 时钟监控器
  • 模拟内置自检
  • 可编程的死区时间控制
  • MOSFET 击穿保护
  • MOSFET VDS 过流监视器
  • 栅源电压实时监控器
  • 过热警告

产品概述

DRV3245E-Q1 器件是一款适用于三相电机驱动 应用。此器件适用于高温汽车 应用 ，根据 ISO 26262 标准中有关功能安全应用的相应要求设计 而成。该器件具有三个半桥驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道 MOSFET，同时还具有先进的 FET 保护和监控功能。电荷泵驱动器可在冷启动运行期间实现 100% 占空比并支持低电池电压。凭借所集成的电流检测放大器、相位比较器和基于 SPI 的配置省去了大多数外部和无源组件，从而减少了所需物料并减小了印刷电路板 (PCB) 空间。 DRV3245E-Q1 器件还为内部时钟集成了诊断和保护功能，并可提供常用系统诊断检查支持，二者皆可进行实例化并通过 SPI 进行报告。这种集成 特性 的灵活性使得该器件能够无缝集成到各种安全架构中。
查看全部

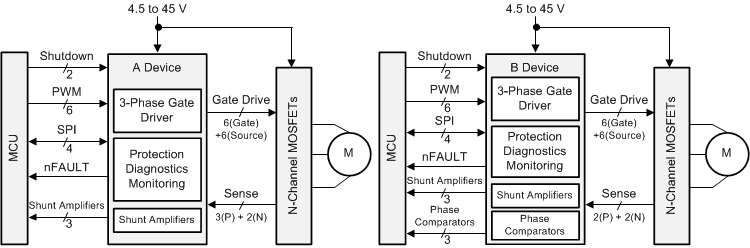

DRV3245BEPHPRQ1 电路图

DRV3245BEPHPRQ1 电路图

DRV3245BEPHPRQ1 电路图
