DRV3205QPHPRQ1

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV3205QPHPRQ1

Texas Instruments 电机驱动器，控制器

产品简介：具有电流分流放大器和增强保护功能的汽车类 12V 和 24V 电池三相栅极驱动器

查看详情

DRV3205QPHPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV3205QPHPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1,000 : ￥51.94466卷带（TR）
  • 系列：Automotive, AEC-Q100, Functional Safety (FuSa)
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：控制器 - 换向，方向管理
  • 输出配置：前置驱动器 - 半桥（3）
  • 接口：SPI
  • 技术：NMOS
  • 步进分辨率：-
  • 应用：汽车级
  • 电流 - 输出：-
  • 电压 - 供电：4V ~ 40V
  • 电压 - 负载：-
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：48-PowerTQFP
  • 供应商器件封装：48-HTQFP（7x7）

产品特性

  • 符合汽车类应用的 AEC-Q100 标准： 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
  • 器件温度 1 级：-40°C 至 +125°C 的环境运行温度范围
  • 适用于电机控制的三相桥驱动器
  • 适用于 12V 和 24V 应用
  • 集成三个高精度电流感测放大器
  • 集成升压转换器，栅极驱动到 4.75V
  • 驱动 6 个独立的 N 沟道功率金属氧化物半导体场效应晶体管 (MOSFET)
  • 针对大电流 FET 提供强力的 1A 栅极驱动
  • 可编程死区时间
  • 脉宽调制 (PWM) 频率最高达 20kHz
  • 支持 100% 占空比运行
  • 短路保护功能 VDS 监视（可调检测电平）分流限制（可调检测电平）
  • VDS 监视（可调检测电平）
  • 分流限制（可调检测电平）
  • 过压和欠压保护
  • 过热警告和关断
  • 通过 SPI 进行复杂的故障检测和处理
  • 系统监控 Q&A 看门狗 I/O 电源监视ADREF 监视
  • Q&A 看门狗
  • I/O 电源监视
  • ADREF 监视
  • 可编程内部故障诊断
  • 休眠模式功能
  • 耐热增强型 48 引脚薄型四方扁平 (HTQFP) PowerPAD™IC 封装（7mm × 7mm 尺寸）

产品概述

DRV3205-Q1 桥式驱动器专用于汽车三相无刷直流电机控制 应用。该器件为标准电平 N 沟道 MOSFET 晶体管提供六个专用驱动器。集成 FET 的升压转换器可提供过驱电压，即使在低至 4.75V 的电池电压下也能够实现对功率级的完全控制。这种驱动器强度适用于大电流 应用， 并且可通过编程来限制峰值输出电流。该器件整合了稳健的 FET 保护和系统监视功能，例如 Q&A 看门狗以及用于 I/O 电源和 ADC 基准电压的电压监视器。集成的内部诊断功能可通过 SPI 接口进行访问和编程。
查看全部

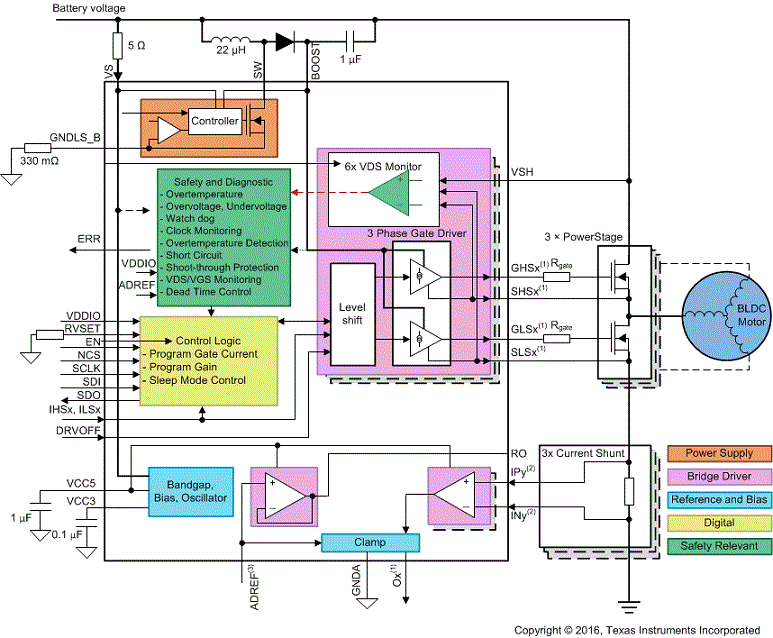

DRV3205QPHPRQ1 电路图

DRV3205QPHPRQ1 电路图

DRV3205QPHPRQ1 电路图
