DRV2700RGPR

Texas Instruments 电机驱动器，控制器

产品简介：采用 QFN 封装且具有集成式 105V 升压转换器的工业压电式驱动器

查看详情

DRV2700RGPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV2700RGPR 中文资料属性参数

  • 现有数量：5,390现货9,000Factory
  • 价格：1 : ￥38.16000剪切带（CT）3,000 : ￥21.59591卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：压电
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：差分
  • 接口：模拟
  • 技术：-
  • 步进分辨率：-
  • 应用：通用
  • 电流 - 输出：-
  • 电压 - 供电：3V ~ 5.5V
  • 电压 - 负载：3V ~ 5.5V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-QFN（4x4）

产品特性

  • 100V 升压或 1kV 反激配置
  • 采用升压 + 放大器配置的 ±100V 压电驱动器 4 种可通过 GPIO 调节的增益 差分或单端输出 低压控制 交流和直流输出控制
  • 4 种可通过 GPIO 调节的增益
  • 差分或单端输出
  • 低压控制
  • 交流和直流输出控制
  • 采用反激配置的 0 至 1kV 压电驱动器 低压控制 交流和直流输出控制
  • 低压控制
  • 交流和直流输出控制
  • 集成升压或反激转换器 可调节的电流限制 集成功率场效应晶体管 (FET) 和二极管
  • 可调节的电流限制
  • 集成功率场效应晶体管 (FET) 和二极管
  • 快速启动时间：1.5ms
  • 宽电源电压范围：3.3V 至 5.5V
  • 4mm x 4mm 超薄四方扁平无引线 (VQFN) 封装
  • 1.8V 兼容数字引脚
  • 过热保护

产品概述

DRV2700 器件是一款单芯片压电式驱动器，此驱动器具有集成的 105V 升压开关、集成型功率二极管以及集成的全差分放大器。这款多用途器件能够驱动高压和低压压电负载。输入信号既可以是差分信号，也可以是单端信号，而且交流或直流耦合均支持。 DRV2700 器件支持四种 GPIO 控制的增益：28.8dB、34.8dB、38.4dB 和 40.7dB。升压电压通过两个外部电阻进行设置。施加到开关引脚 (SW) 和 VDD 引脚的电压已被标出以支持独立电池。升压电流限值可通过 R(REXT) 电阻进行编程。此升压转化器架构允许用户针对基于所需性能要求的给定电感器来优化 DRV2700 电路。此外，该升压转换器基于滞后架构，可最大程度降低开关损耗，从而提高效率。 DRV2700 器件的启动时间典型值为 1.5ms，从快速退出休眠模式方面来讲是一款理想的压电式驱动器。该器件具有热过载保护，可在过驱动时免遭损坏。
查看全部

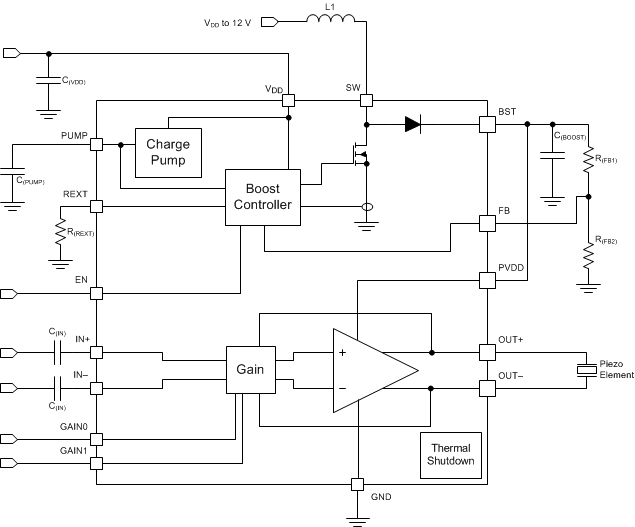

DRV2700RGPR 电路图

DRV2700RGPR 电路图

DRV2700RGPR 电路图
