DRV2604YZFT

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV2604YZFT

Texas Instruments 电机驱动器，控制器

产品简介：具有波形存储器和自动谐振跟踪功能的 ERM/LRA 触觉驱动器

查看详情

DRV2604YZFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV2604YZFT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥15.26000剪切带（CT）250 : ￥11.33656卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：ERM，LRA
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：差分
  • 接口：I2C
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：触觉反馈
  • 电流 - 输出：-
  • 电压 - 供电：2.5V ~ 5.5V
  • 电压 - 负载：2.5V ~ 5.5V
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：9-UFBGA，DSBGA
  • 供应商器件封装：9-DSBGA

产品特性

  • 灵活触控反馈/Vibra 驱动程序 LRA（线性谐振致动器） ERM（偏轴转动惯量)
  • LRA（线性谐振致动器）
  • ERM（偏轴转动惯量)
  • 由 I2C 控制的数字回放引擎用于存储波形的内部 RAM通过 I2C 实现的实时回放模式
  • 用于存储波形的内部 RAM
  • 通过 I2C 实现的实时回放模式
  • 智能环路架构(1) 自动过驱/刹车 (ERM/LRA) 自动共振跟踪 (LRA) 自动传动器诊断 (ERM/LRA) 自动水平校准 (ERM/LRA)
  • 自动过驱/刹车 (ERM/LRA)
  • 自动共振跟踪 (LRA)
  • 自动传动器诊断 (ERM/LRA)
  • 自动水平校准 (ERM/LRA)
  • Immersion TouchSense®3000 兼容
  • 占空比控制范围介于 0% 至 100% 之间的可选脉宽调制 (PWM) 输入
  • 可选模拟输入控制
  • 可选硬件触发引脚
  • 高效输出驱动
  • 快速启动时间
  • 电源电压上的持续加速
  • 兼容 1.8V 电压的 VDD 耐压数字引脚 (1)

产品概述

根据设计，DRV2604 可在一条共用 I2C 兼容总线上对 ERM 和 LRA 传动器进行极其灵活的触觉控制。该控制使得主机处理器无需再生成脉宽调制 (PWM) 驱动信号，从而节省了成本高昂的计时器中断和硬件引脚。DRV2604 器件包含足够的集成 RAM，从而允许用户预先加载超过 100 个的定制波形。可以通过 I2C 即时回放这些波形，也可以选择通过硬件触发引脚来触发这些波形。此外，主机处理器可利用实时回放模式旁路掉库回放引擎并通过 I2C 从主机直接播放波形。DRV2604 器件还包含一个智能环路架构，该架构可实现针对 LRA 的轻松自动谐振驱动以及优化反馈的 ERM 驱动。这种反馈提供了自动过驱和制动，进而形成简化的输入波形范式并实现可靠电机控制和持续电机性能。DRV2604 器件 具有 一个经三重调制的输出级，从而能够提供比基于线性的输出驱动器更高的效率。DRV2604 器件采用 9 焊球 WCSP 封装，具有很少的组件数量，操作灵活，是支持触控的便携式振动和触觉应用的理想 选择。
查看全部

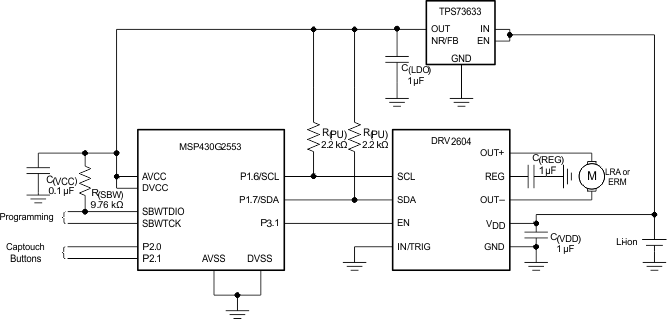

DRV2604YZFT 电路图

DRV2604YZFT 电路图

DRV2604YZFT 电路图
