DRV2510QPWPRQ1

Texas Instruments 电机驱动器，控制器

产品简介：适用于螺线管且具有集成诊断和负载突降保护功能的汽车类 3A 触觉驱动器

查看详情

DRV2510QPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV2510QPWPRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,000 : ￥10.32693卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：音圈电机
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（2）
  • 接口：I2C
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：触觉反馈
  • 电流 - 输出：3A
  • 电压 - 供电：5V ~ 18V
  • 电压 - 负载：5V ~ 18V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-HTSSOP

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 温度等级 1：- 40 ° C 至 125 ° C 、 T A
  • 温度等级 1：- 40 ° C 至 125 ° C 、 T A
  • 宽工作电压范围（ 4.5V 至 18V）
  • 集成负载突降保护 (40V)
  • 大电流驱动（峰值电流达 3A）
  • 低 R DS(on)，全 H 桥输出
  • 集成型诊断
  • 集成故障保护 40V 负载突降保护符合 ISO-7637-2 标准 短路保护 过温保护 过压和欠压保护 故障报告
  • 40V 负载突降保护符合 ISO-7637-2 标准
  • 短路保护
  • 过温保护
  • 过压和欠压保护
  • 故障报告
  • 模拟输入
  • I 2C 通信
  • 专用中断引脚
  • ISO9000：已通过 2002 TS16949 认证

产品概述

DRV2510-Q1 器件是一款专为电感负载（例如，螺线管 和音圈）而设计的大电流触觉驱动器。输出级含一个完整 H 桥，能够提供 3A 峰值电流。 DRV2510-Q1 器件提供欠压闭锁、过流保护和过热保护等多种保护功能。 DRV2510-Q1 器件符合汽车类产品标准。 集成的负载突降保护能够缩减外部电压钳位电路的成本与尺寸，板载负载诊断功能能够通过数字接口报告传动器状态。
查看全部

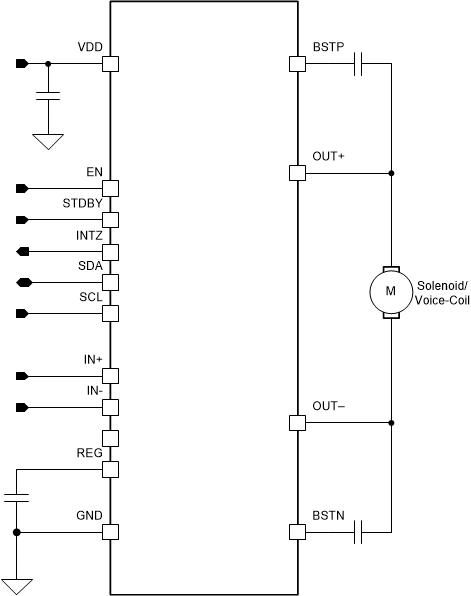

DRV2510QPWPRQ1 电路图

DRV2510QPWPRQ1 电路图

DRV2510QPWPRQ1 电路图
