DRV201AYMBR

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV201AYMBR

Texas Instruments 电机驱动器，控制器

产品简介：具有振铃补偿的 100mA 音圈电机透镜驱动器（适用于摄像头自动对焦）

查看详情

DRV201AYMBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV201AYMBR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥8.94364卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：音圈电机
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥
  • 接口：I2C
  • 技术：NMOS，PMOS
  • 步进分辨率：-
  • 应用：照相机
  • 电流 - 输出：102.3mA
  • 电压 - 供电：2.5V ~ 4.8V
  • 电压 - 负载：2.5V ~ 4.8V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：6-XFBGA
  • 供应商器件封装：6-PicoStar（0.8x1.48）

产品特性

  • 可针对线性或者脉宽调制 (PWM) 模式音圈电机 (VCM) 电流生成进行配置
  • 针对 VCM 的高效 PWM 电流控制
  • 高级振铃补偿
  • 针对 VCM 电流控制的集成型 10 位数模转换器
  • 保护 开路和短路检测 欠压闭锁 (UVLO) 过热保护 针对 VCM 驱动器的内部电流限制 4kV 静电放电 (ESD) 人体模型 (HBM)
  • 开路和短路检测
  • 欠压闭锁 (UVLO)
  • 过热保护
  • 针对 VCM 驱动器的内部电流限制
  • 4kV 静电放电 (ESD) 人体模型 (HBM)
  • I2C 接口
  • 经改进的 PWM 至线性模式稳定时间与 DRV201 之间的关系
  • 经改进的电磁兼容性 (EMC) 性能与 DRV201 间的关系
  • 运行温度范围：-40ºC 至 85ºC
  • 6 焊球晶圆级芯片 (WCSP) 封装，焊球间距 0.4mm
  • 最大芯片尺寸：0.806mm x 1.49mm
  • 最大封装高度：0.3mm

产品概述

DRV201A 是一款用于摄像头自动对焦的高级音圈电机驱动器。 它有一个用于设定 VCM 电流的集成型数模转换器。 VCM 电流由一个固定频率 PWM 控制器或者一个线性模式驱动器控制。 可通过 I2C 寄存器选择电流生成。 DRV201A 有一个用于电流调节的集成感测电阻器，并且可通过 I2C 对电流进行控制。当改变 VCM 内的电流时，镜头振铃由高级振铃补偿功能进行补偿。 振铃补偿大大减少了自动对焦所需的时间。 此器件还有一个 VCM 短路和开路保护功能。
查看全部

DRV201AYMBR 数据手册

数据手册 说明 数量 操作
DRV201AYMBR

Motor Driver NMOS, PMOS I2C 6-PicoStar

 29页,1.03M 查看
DRV201AYMBRB

Motor Driver NMOS, PMOS I2C 6-PicoStar

 29页,1.03M 查看

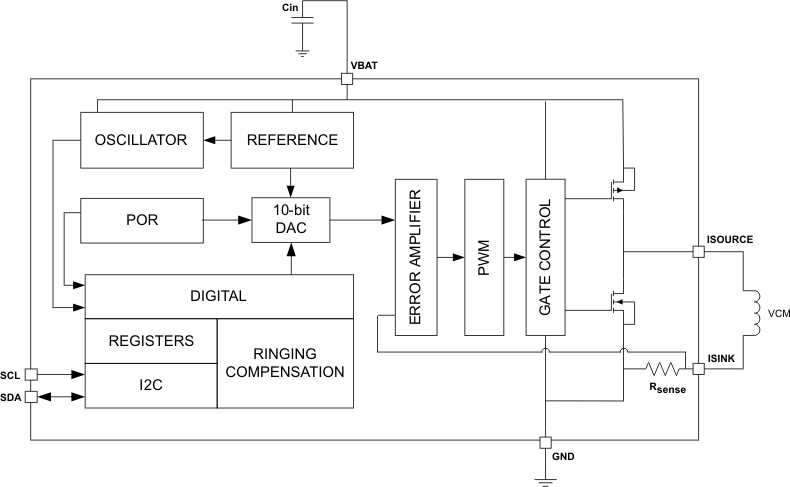

DRV201AYMBR 电路图

DRV201AYMBR 电路图

DRV201AYMBR 电路图
