DRV11873PWPR

电机驱动器，控制器

更新日期：2024-04-01

DRV11873PWPR

电机驱动器，控制器

产品简介：12V 标称电压、2A 峰值无传感器梯形控制三相 BLDC 电机驱动器

查看详情

DRV11873PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV11873PWPR 中文资料属性参数

  • 现有数量：3,038现货10,000Factory
  • 价格：1 : ￥16.30000剪切带（CT）2,000 : ￥8.27585卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（3）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：风扇电机驱动器
  • 电流 - 输出：1.5A
  • 电压 - 供电：5V ~ 16V
  • 电压 - 负载：0V ~ 17V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-HTSSOP

产品特性

  • 输入电压范围：5V 至 16V
  • 六个具有 1.5V 持续输出电流的集成型金属氧化物半导体场效应晶体管 (MOSFET)
  • 总驱动器 H+L RDSON：450mΩ
  • 无传感器私有 BMEF 控制系统配置
  • 150°整流
  • 同步整流脉宽调制 (PWM) 操作
  • FG 和 RD 开漏输出
  • 适合外部使用的 5V LDO，电流高达 20mA
  • 7kHz 至 100kHz 的 PWMIN输入
  • 过电流保护，限值可通过外部电阻调节
  • 锁定检测
  • 电压浪涌保护
  • 欠压闭锁 (UVLO)
  • 热关断
  • 电器冷却风扇
  • 台式机冷却风扇
  • 服务器冷却风扇

产品概述

DRV11873 是一款具有集成功率 MOSFET 的三相无传感器电机驱动器，连续驱动电流达 1.5A，峰值驱动电流高达 2A。DRV11873 专为风扇电机驱动应用 设计， 噪声低且所需的外部组件数量少。DRV11873 具有内置过电流保护，无需外部电流感测电阻。同步整流运行模式可提高电机驱动器应用 的效率。DRV11873 通过开漏输出端输出 FG 和 RD 以指示电机状态。该器件实现了适合三相电机的 150° 无传感器反电动势 (BEMF) 控制方案。DRV11873 采用高效散热型 16 引脚 TSSOP 封装。额定工作温度为 –40°C 至 125°C。
查看全部

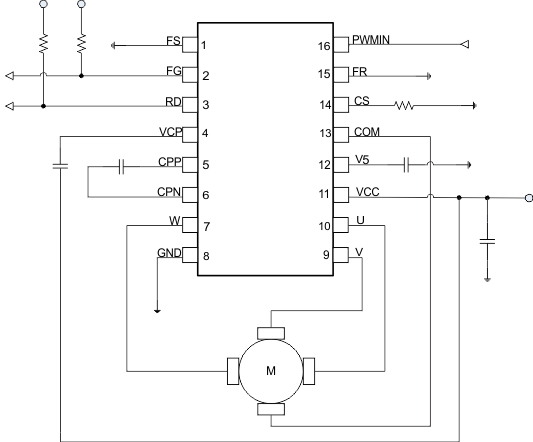

DRV11873PWPR 电路图

DRV11873PWPR 电路图

DRV11873PWPR 电路图
