DRV10974PWPR

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV10974PWPR

Texas Instruments 电机驱动器，控制器

产品简介：12V 标称电压、2.5A 峰值无传感器正弦控制三相 BLDC 电机驱动器

查看详情

DRV10974PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV10974PWPR 中文资料属性参数

  • 现有数量：1,959现货10,000Factory
  • 价格：1 : ￥16.77000剪切带（CT）2,000 : ￥8.53820卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：多相
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：前置驱动器 - 半桥（3）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：通用
  • 电流 - 输出：1.5A
  • 电压 - 供电：4.4V ~ 18V
  • 电压 - 负载：0V ~ 18V
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-PowerTSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-HTSSOP

产品特性

  • 输入电压范围：4.4 V 至 18 V
  • 总驱动器 H + L rDS(on)：750mΩ（典型值），TA = 25°C 时
  • 相位驱动电流：1A 连续（峰值 1.5A）
  • 180° 正弦换向，可实现最优声学性能
  • 可利用电阻器配置超前角
  • 可利用电阻器配置电流限制
  • 软启动和可通过电阻器配置的加速曲线
  • 提供内置电流感应，无需使用外部电流感应电阻器
  • 专有无传感器控制，无需电机中心抽头
  • 简单的用户接口： 用于启动的单引脚配置 PWM 输入指定施加到电机的电压幅度 开漏 FG 输出提供速度反馈 用于正向/反向控制的引脚
  • 用于启动的单引脚配置
  • PWM 输入指定施加到电机的电压幅度
  • 开漏 FG 输出提供速度反馈
  • 用于正向/反向控制的引脚
  • 全方位保护： 电机锁定检测和重启 过流、短路、过热和欠压保护
  • 电机锁定检测和重启
  • 过流、短路、过热和欠压保护

产品概述

DRV10974 器件是一款具有集成功率 MOSFET 的三相无传感器电机驱动器，可提供高达 1A (rms) 的持续驱动电流。该器件专为成本敏感型、低噪声和低外部组件数量的应用而设计。DRV10974 器件使用一个专有无传感器控制方案提供可靠换向。180° 正弦换向显著减少了 120°（梯形）换向中较为典型的纯音。DRV10974 旋转使用一个外部低功耗电阻器进行配置。电流限制可使用外部低功耗电阻器进行设置。通过施加一个用于控制驱动电压幅度的 PWM 输入，或者使用模拟电压驱动 PWM 引脚，然后监控 FG 引脚上的速度反馈，DRV10974 器件可以轻松控制电机的转速。DRV10974 器件包含许多可提高效率的特性。由于该器件支持借助电阻器配置超前角，因此用户可通过调整相电流和相 BEMF 来优化驱动器效率。此外，该器件使用的 MOSFET 的 rDS(on) 较低，有助于在驱动电机时节省电力。
查看全部

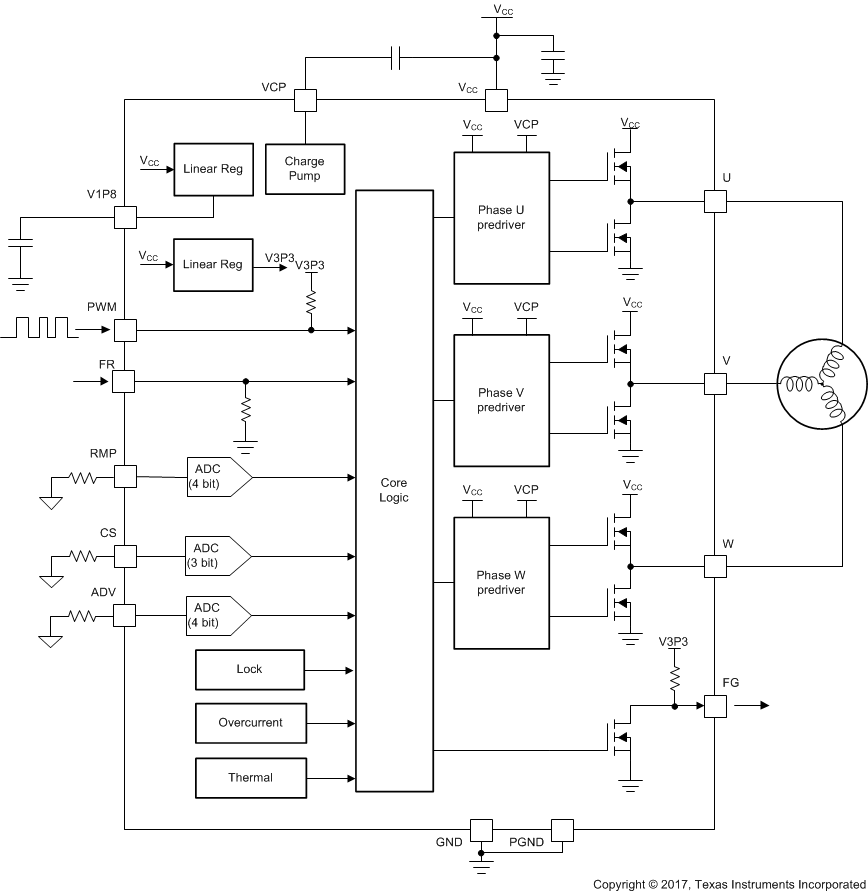

DRV10974PWPR 电路图

DRV10974PWPR 电路图

DRV10974PWPR 电路图
