DRV10963JJDSNT

Texas Instruments 电机驱动器，控制器

更新日期：2024-04-01

DRV10963JJDSNT

Texas Instruments 电机驱动器，控制器

产品简介：5V 标称电压、1.8A 峰值无传感器正弦控制三相 BLDC 电机驱动器

查看详情

DRV10963JJDSNT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV10963JJDSNT 中文资料属性参数

  • 现有数量：728现货5,750Factory
  • 价格：1 : ￥13.36000剪切带（CT）250 : ￥9.06288卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（3）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：风扇电机驱动器
  • 电流 - 输出：500mA
  • 电压 - 供电：2.1V ~ 5.5V
  • 电压 - 负载：2.1V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：10-UFDFN 裸露焊盘
  • 供应商器件封装：10-SON（3x3）

产品特性

  • 专有无传感器无窗口 180°正弦控制机制
  • 输入电压范围：2.1V 至 5.5V
  • 500mA 输出电流
  • 休眠模式下的静态电流低至 15µA（典型值）
  • 驱动器高侧和低侧 (H+L) 总导通电阻 (Rdson) 少于 1.5Ω
  • 电流限制和短路电流保护
  • 锁定检测
  • 电压浪涌保护 (AVS)
  • 欠压闭锁 (UVLO)
  • 热关断
  • 笔记本 CPU 风扇
  • 游戏站 CPU 风扇
  • ASIC 冷却风扇

产品概述

DRV10963 是一款带有集成功率金属氧化物半导体场效应管 (MOSFET) 的三相无传感器电机驱动器。该器件专门针对高效、低噪声和低外部组件数的电机驱动应用而 设计。专有的无传感器无窗口 180° 正弦控制机制可提供极度安静的电机驱动性能。DRV10963 具备智能锁定检测功能，与其他内部保护电路搭配使用以确保器件安全运行。DRV10963 采用带有外露散热焊盘的高效散热型 10 引脚超小外形尺寸无引线 (USON) 封装。
查看全部

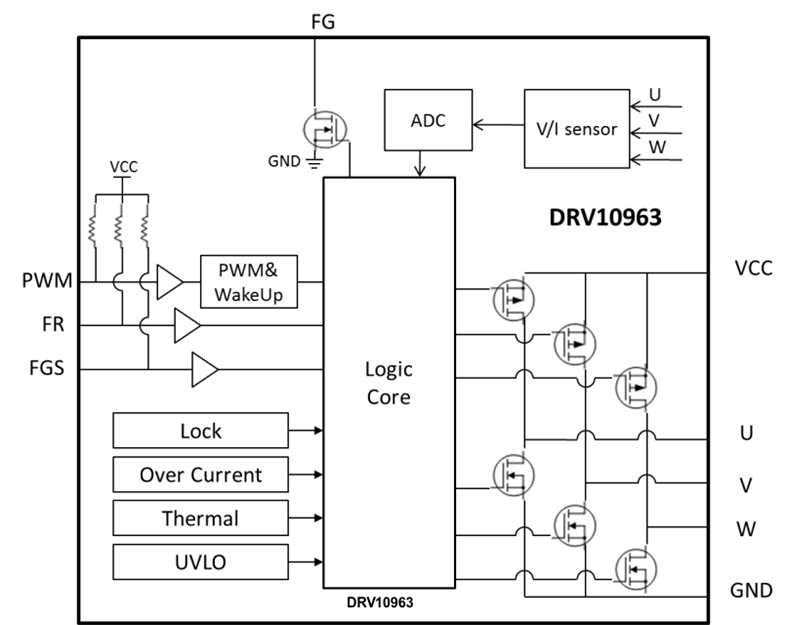

DRV10963JJDSNT 电路图

DRV10963JJDSNT 电路图

DRV10963JJDSNT 电路图
