DRV10866DSCR

Texas Instruments 电机驱动器，控制器

产品简介：5V 标称电压、0.85A 峰值无传感器梯形控制三相 BLDC 电机驱动器

查看详情

DRV10866DSCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV10866DSCR 中文资料属性参数

  • 现有数量：17,996现货9,000Factory
  • 价格：1 : ￥7.47000剪切带（CT）3,000 : ￥3.41051卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 电机类型 - 步进：-
  • 电机类型 - AC，DC：无刷 DC（BLDC）
  • 功能：驱动器 - 全集成，控制和功率级
  • 输出配置：半桥（3）
  • 接口：PWM
  • 技术：功率 MOSFET
  • 步进分辨率：-
  • 应用：风扇电机驱动器
  • 电流 - 输出：800mA
  • 电压 - 供电：1.65V ~ 5.5V
  • 电压 - 负载：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 安装类型：表面贴装型
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 供应商器件封装：10-WSON（3x3）

产品特性

  • 输入电压范围：1.65V 至 5.5V
  • 六个峰值输出电流为 680mA 的集成金属氧化物半导体场效应晶体管 (MOSFET)
  • 超低静态电流：待机模式下为 5µA（典型值）
  • 总体驱动器 H+L RDSOn900mΩ
  • 无传感器私有 BMEF 控制系统配置
  • 150°整流
  • 同步整流脉宽调制 (PWM) 操作
  • 可选 FG 和 ½ FG 开漏输出
  • 15kHz 至 50kHz 的 PWMIN输入
  • 锁定检测
  • 电压浪涌保护
  • 欠压闭锁 (UVLO)
  • 热关断
  • 笔记本 CPU 风扇
  • 游戏站 CPU 风扇
  • ASIC 冷却风扇

产品概述

DRV10866 是一款具有集成功率金属氧化物半导体场效应晶体管 (MOSFET) 的三相无传感器电机驱动器，驱动电流峰值可达 680mA。 DRV10866 专门针对低噪声和低外部元件数风扇电机驱动应用而设计。 DRV10866 具有内置过电流保护，无需外部电流感测电阻。 同步整流运行模式可提高电机驱动器应用的效率。 DRV10866 通过开漏输出端输出 FG 或 ½ FG 以指示电机速度。 该器件实现了适合三相电机的 150° 无传感器反电动势 (BEMF) 控制方案。 DRV10866 采用 10 引脚、3mm × 3mm × 0.75mm 高效散热型 SON (DSC) 封装。 额定工作温度为 –40°C 至 125°C。
查看全部

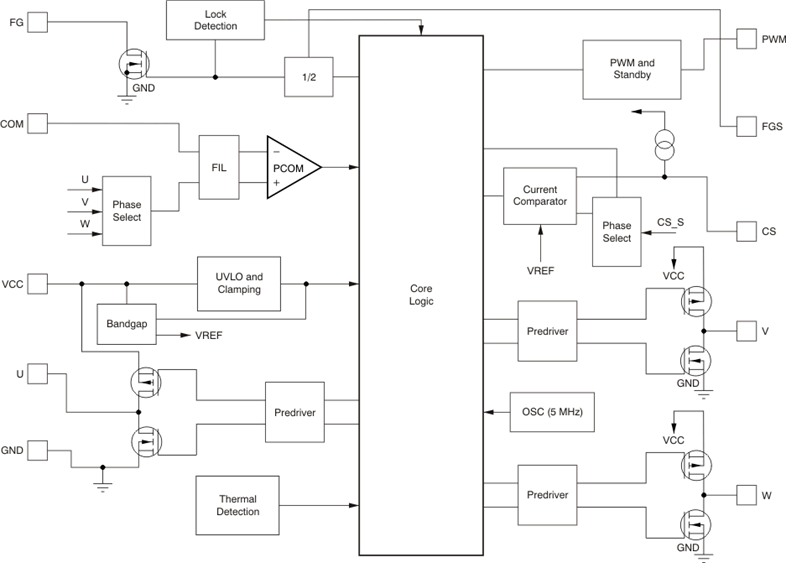

DRV10866DSCR 电路图

DRV10866DSCR 电路图

DRV10866DSCR 电路图
