DPA02259RVER

特殊用途稳压器

更新日期：2024-04-01

DPA02259RVER

特殊用途稳压器

产品简介：1.5V 至 18V、8A 同步 SWIFT? 降压转换器

查看详情

DPA02259RVER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DPA02259RVER 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥24.26708卷带（TR）
  • 系列：*
  • 包装：卷带（TR）
  • 产品状态：在售
  • 应用：-
  • 电压 - 输入：-
  • 输出数：-
  • 电压 - 输出：-
  • 工作温度：-
  • 安装类型：表面贴装型
  • 封装/外壳：28-VFQFN 裸露焊盘
  • 供应商器件封装：28-VQFN-CLIP（4.5x3.5）

产品特性

  • 集成型 13.8mΩ 和 5.9mΩ MOSFET，具有 8A 持续输出电流
  • 支持所有陶瓷输出电容器
  • 基准电压 600mV（耐受幅度 ±0.5%）
  • 输出电压范围：0.6V 至 5.5V
  • D-CAP3™控制模式，此模式具有快速负载阶跃响应
  • 针对轻负载时高效率的自动跳跃 Eco-mode™模式
  • 针对严格输出纹波和电压要求的强制连续传导模式 (FCCM)
  • 8 个可在 250kHz 至 1MHz 之间选择的频率设置
  • 预充电启动能力
  • 内置输出放电电路
  • 开漏电源正常输出
  • 3.5mm × 4.5mm 28 引脚超薄型四方扁平无引线 (VQFN) 封装
  • 使用 TPS53513 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

TPS53513 器件是一款具有自适应导通时间 D-CAP3 控制模式的小尺寸同步降压转换器。此器件简单易用，具有较少的外部组件数量，可适用于空间受限的电源系统。该器件 具有 高性能集成 MOSFET、精度为 0.5% 的 0.6V 电压基准和一个集成的升压开关。具有竞争力的 特性 包括极少的外部组件数量、快速的负载瞬态响应、自动跳跃模式操作、内部软启动控制，并且不需要补偿。强制持续导通模式 (FCCM) 有助于满足高性能 DSP 和 FPGA 的严格电压调节精度要求。TPS53513 器件采用 28 引脚 VQFN 封装，额定工作环境温度范围为 –40°C 到 +85°。
查看全部

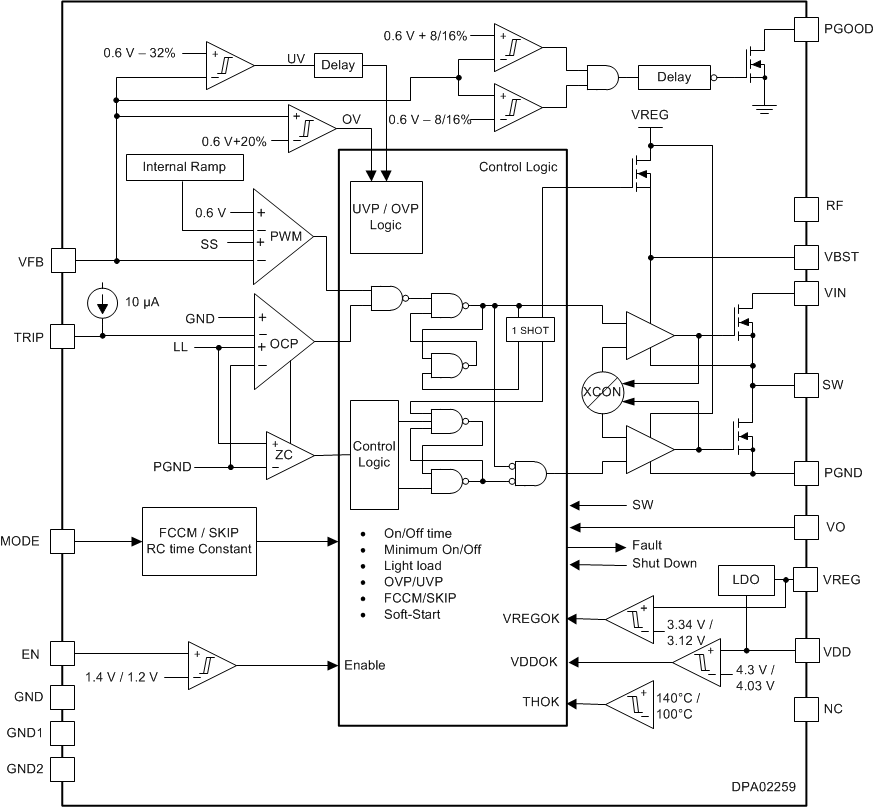

DPA02259RVER 电路图

DPA02259RVER 电路图

DPA02259RVER 电路图
