CSD97374Q4M

Texas Instruments 全半桥驱动器

更新日期：2024-04-01

CSD97374Q4M

Texas Instruments 全半桥驱动器

产品简介：30V 25A SON 3.5 x 4.5mm 同步降压 NexFET? 功率级

查看详情

CSD97374Q4M 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD97374Q4M 中文资料属性参数

  • 现有数量：2,399现货10,000Factory
  • 价格：1 : ￥19.08000剪切带（CT）2,500 : ￥9.69491卷带（TR）
  • 系列：NexFET?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：半桥
  • 应用：同步降压转换器
  • 接口：PWM
  • 负载类型：电感
  • 技术：功率 MOSFET
  • 导通电阻（典型值）：-
  • 电流 - 输出/通道：25A
  • 电流 - 峰值输出：60A
  • 电压 - 供电：4.5V ~ 5.5V
  • 电压 - 负载：4.5V ~ 24V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 特性：自举电路
  • 故障保护：击穿，UVLO
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerVFDFN
  • 供应商器件封装：8-VSON（3.5x4.5）

产品特性

  • 15A 电流下超过 92% 的系统效率
  • 最大额定持续电流 25A，峰值 60A
  • 高频运行（高达 2MHz）
  • 高密度 3.5mm x 4.5mm 小外形尺寸无引线 (SON) 封装
  • 超低电感封装
  • 系统已优化的印刷电路板 (PCB) 封装
  • 超低静态 (ULQ) 电流模式
  • 兼容 3.3V 和 5V PWM 信号
  • 支持 FCCM 的二极管仿真模式
  • 输入电压高达 24V
  • 三态 PWM 输入
  • 集成型自举二极管
  • 击穿保护
  • 符合 RoHS 环保标准 – 无铅引脚镀层
  • 无卤素

产品概述

CSD97374Q4M NexFET™功率器件是经过高度优化的设计，用于高功率、高密度场合的同步降压转换器。这个产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。此驱动器 IC 具有一个内置可选二极管仿真功能，此功能可启用断续传导模式 (DCM) 运行来提升轻负载效率。此外，驱动器 IC 支持 ULQ 模式，此模式支持针对 Windows™8 的联网待机功能。借助于三态 PWM 输入，静态电流可减少至 130µA，并支持立即响应。当 SKIP# 保持在三态时，电流可减少至 8µA（恢复切换通常需要 20µs）。该组合在小型 3.5mm × 4.5mm 外形尺寸封装中实现高电流、高效率和高速开关器件。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。
查看全部

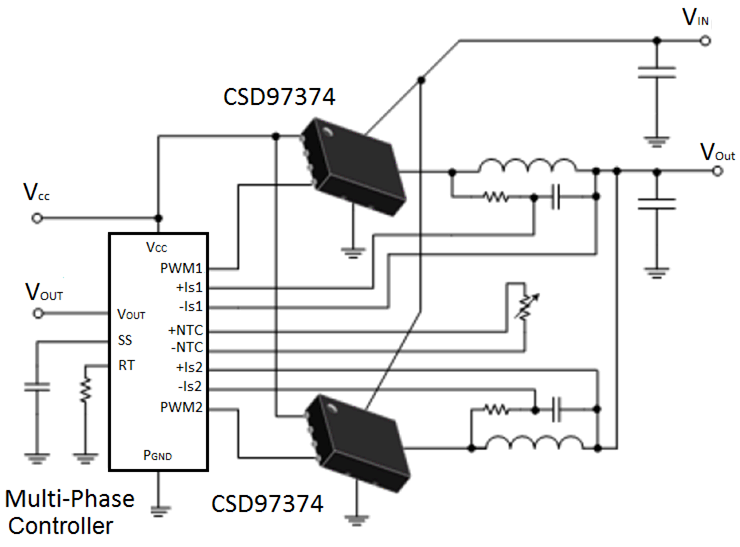

CSD97374Q4M 电路图

CSD97374Q4M 电路图

CSD97374Q4M 电路图
