更新日期:2024-04-01 00:04:00
产品简介:20V 30A SON 5 x 6mm 同步降压 NexFET? 功率级
查看详情CSD96371Q5M 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
CSD96371Q5M 中文资料属性参数
- 现有数量:0现货查看交期
- 价格:2,500 : ¥15.02532卷带(TR)
- 系列:NexFET?
- 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
- 产品状态:在售
- 输出配置:半桥
- 应用:同步降压转换器
- 接口:PWM
- 负载类型:电感
- 技术:功率 MOSFET
- 导通电阻(典型值):-
- 电流 - 输出/通道:50A
- 电流 - 峰值输出:75A
- 电压 - 供电:4.5V ~ 5.5V
- 电压 - 负载:3.3V ~ 13.2V
- 工作温度:-40°C ~ 150°C(TJ)
- 特性:自举电路
- 故障保护:击穿,UVLO
- 安装类型:表面贴装型
- 封装/外壳:22-PowerLFDFN
- 供应商器件封装:22-LSON-CLIP(6x5)
产品特性
- 30A 电流下 92% 的系统效率
- 高频工作(高达 2MHz)
- 高密度 — 小外形尺寸无引线 (SON) 5mm × 6mm 封装
- 低功率损耗,30A 时为 3.4W
- 超低电感封装
- 系统已优化的印刷电路板 (PCB) 封装
- 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
- 3 态 PWM 输入
- 集成型自举二极管
- 预偏置启动保护
- 击穿保护
- 符合 RoHS 绿色环保标准-无铅端子镀层无卤素
产品概述
CSD96371Q5M NexFET 功率级的设计针对高功率高密度同步降压转换器中的使用进行了优化。 这个产品集成了栅极驱动器集成电路 (IC) 和功率金属氧化物半导体场效应晶体管 (MOSFET) 来完善功率级开关功能。 这个组合在小型 5mm x 6mm 外形尺寸封装中提供高电流、高效和高速开关功能。 此外,已经对 PCB 封装进行了优化以帮助减少设计时间并简化总体系统设计。
CSD96371Q5M 数据手册
数据手册 | 说明 | 数量 | 操作 |
---|---|---|---|
![]() |
Half Bridge Driver Synchronous Buck Converters Power MOSFET 22-LSON (5x6) |
19页,1.16M | 查看 |

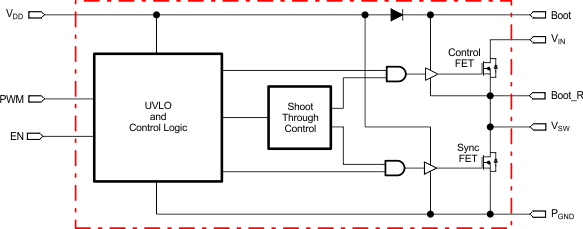

CSD96371Q5M 电路图

CSD96371Q5M 电路图
