更新日期：2024-04-01
产品简介：采用 4x5 SON 小型封装的 50A 同步降压 NexFET 智能功率级
查看详情CSD95495QVMT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VSON-18(5x4)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
CSD95495QVMT 中文资料属性参数
- 现有数量：8,500现货10,000Factory
- 价格：1 : ￥40.07000剪切带（CT）250 : ￥27.98812卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：半桥（3）
- 应用：同步降压转换器
- 接口：PWM
- 负载类型：电感，电容性
- 技术：功率 MOSFET
- 导通电阻（典型值）：-
- 电流 - 输出/通道：50A
- 电流 - 峰值输出：75A
- 电压 - 供电：4.5V ~ 5.5V
- 电压 - 负载：4.5V ~ 16V
- 工作温度：-40°C ~ 125°C（TJ）
- 特性：自举电路
- 故障保护：击穿
- 安装类型：表面贴装型
- 封装/外壳：18-PowerTFDFN
- 供应商器件封装：18-VSON（5x4）
产品特性
- 具有 50A 的持续工作电流能力
- 电流为 25A 时，系统效率大于 93.5%
- 工作频率高（高达 1.25MHz）
- 二极管仿真功能
- 温度补偿双向电流检测
- 模拟温度输出
- 故障监控
- 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
- 三态 PWM 输入
- 集成自举开关
- 用于击穿保护的经优化死区时间
- 高密度 4mm × 5mm VSON 封装
- 超低电感封装
- 系统已优化的 PCB 封装
- 符合 RoHS 环保标准 – 无铅引脚镀层
- 无卤素
产品概述
CSD95495QVM NexFET™功率器件是经过高度优化的设计，用于高功率、高密度场合的同步降压转换器。这款产品集成了驱动器 IC 和功率 MOSFET
来完善功率级开关功能。该组合器件具有高电流、高效率以及高速开关功能，采用 4mm × 5mm 小外形尺寸封装。它还集成了准确电流感测和温度感测功能，以简化系统设计并提高准确度。此外，PCB
封装已经过优化，可帮助减少设计时间并简化总体系统设计。

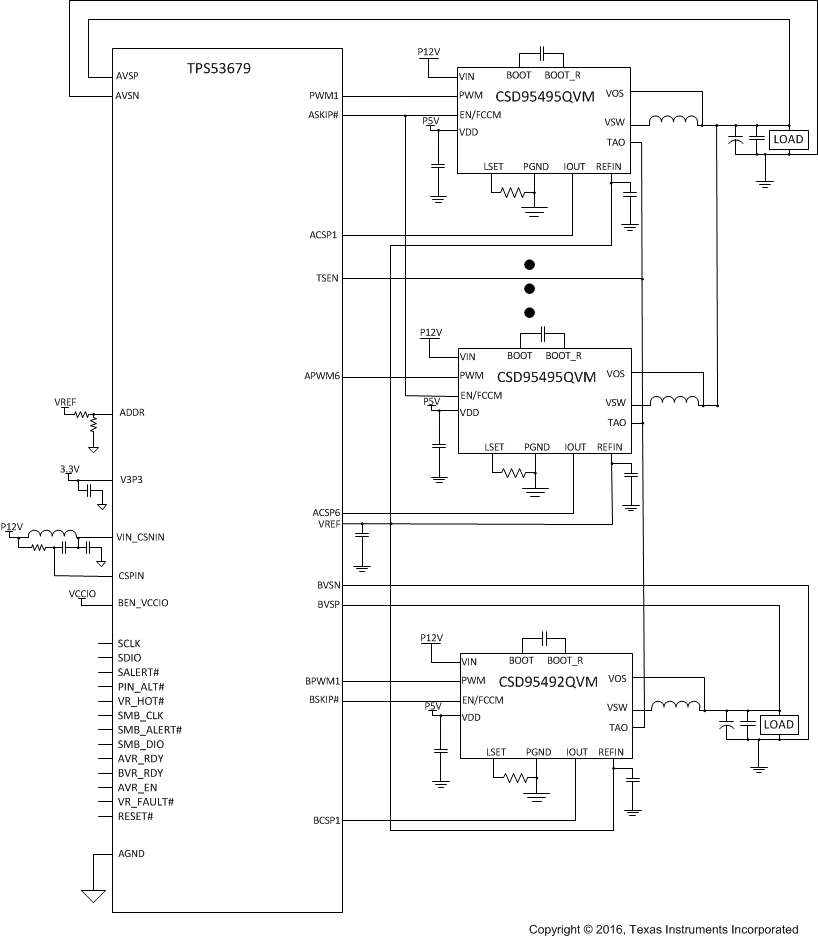

CSD95495QVMT 电路图
CSD95495QVMT 电路图
