产品简介:采用 4x5 SON 小型封装的 20A 同步降压 NexFET 智能功率级

查看详情

CSD95492QVMT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD95492QVMT 中文资料属性参数

  • 现有数量:4,940现货10,000Factory
  • 价格:1 : ¥31.88000剪切带(CT)250 : ¥22.23748卷带(TR)
  • 系列:NexFET?
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 输出配置:半桥(3)
  • 应用:同步降压转换器
  • 接口:PWM
  • 负载类型:电感,电容性
  • 技术:功率 MOSFET
  • 导通电阻(典型值):-
  • 电流 - 输出/通道:20A
  • 电流 - 峰值输出:30A
  • 电压 - 供电:4.5V ~ 5.5V
  • 电压 - 负载:4.5V ~ 16V
  • 工作温度:-40°C ~ 125°C(TJ)
  • 特性:自举电路
  • 故障保护:击穿
  • 安装类型:表面贴装型
  • 封装/外壳:18-PowerTFDFN
  • 供应商器件封装:18-VSON(5x4)

产品特性

  • 20A 持续工作电流
  • 12A 电流下系统效率超过 94%
  • 工作频率高(高达 1.25MHz)
  • 二极管仿真功能
  • 温度补偿双向电流检测
  • 模拟温度输出
  • 故障监控
  • 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
  • 三态 PWM 输入
  • 集成自举开关
  • 用于击穿保护的经优化死区时间
  • 高密度 4mm × 5mm VSON 封装
  • 超低电感封装
  • 系统已优化的 PCB 封装
  • 符合 RoHS 环保标准 – 无铅引脚镀层
  • 无卤素

产品概述

CSD95492QVM NexFET™power stage是经过高度优化的设计,用于高功率、高功率密度场合的同步降压转换器。这款产品集成了驱动器 IC 和功率 MOSFET 来完善功率级开关功能。该组合可在 4mm × 5mm 外形尺寸封装中提供高电流、高效率以及高速切换功能。它还集成了准确电流检测和温度感测功能,以简化系统设计并提高准确度。此外,PCB 封装已经过优化,可帮助减少设计时间并简化总体系统设计。

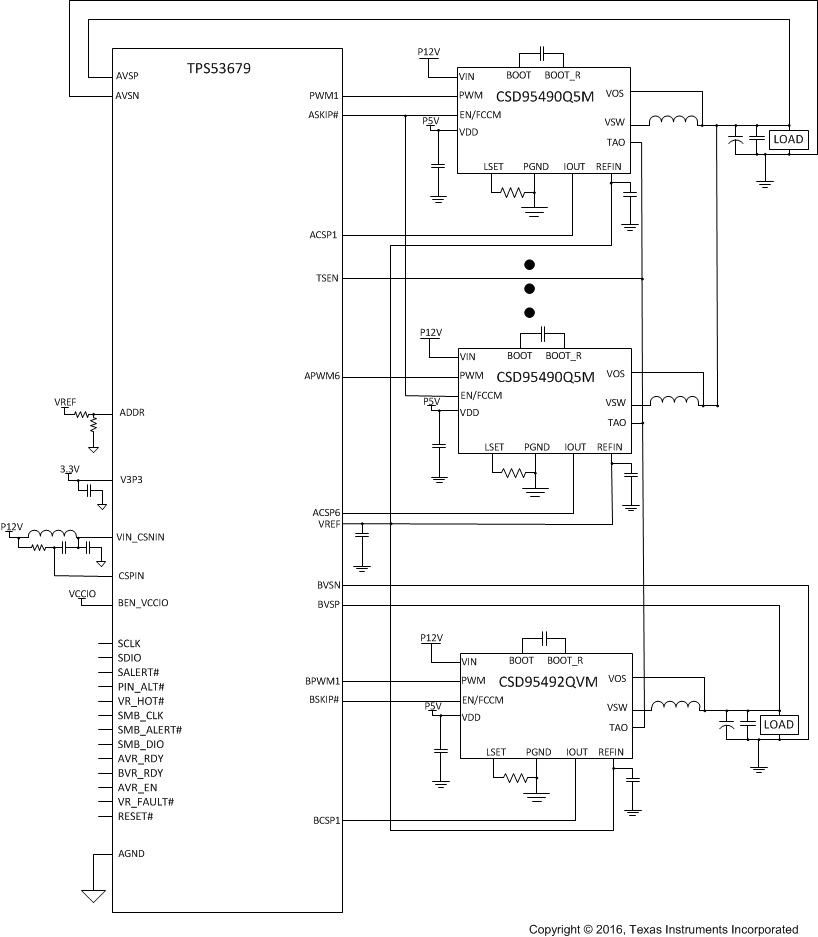

CSD95492QVMT 电路图

CSD95492QVMT 电路图

CSD95492QVMT 电路图
