CSD95490Q5MCT

Texas Instruments 全半桥驱动器

更新日期：2024-04-01

CSD95490Q5MCT

Texas Instruments 全半桥驱动器

产品简介：采用 DualCool 封装的 75A NexFET™ 同步降压智能功率级

查看详情

CSD95490Q5MCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD95490Q5MCT 中文资料属性参数

  • 现有数量：2,630现货10,000Factory
  • 价格：1 : ￥48.73000剪切带（CT）250 : ￥34.78720卷带（TR）
  • 系列：NexFET?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：半桥（3）
  • 应用：同步降压转换器
  • 接口：PWM
  • 负载类型：电感，电容性
  • 技术：功率 MOSFET
  • 导通电阻（典型值）：-
  • 电流 - 输出/通道：75A
  • 电流 - 峰值输出：105A
  • 电压 - 供电：4.5V ~ 5.5V
  • 电压 - 负载：4.5V ~ 16V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 特性：自举电路
  • 故障保护：击穿
  • 安装类型：表面贴装型
  • 封装/外壳：12-PowerTFDFN
  • 供应商器件封装：12-VSON-CLIP（5x6）

产品特性

  • 持续工作电流可达 75A
  • 电流为 30A 时，系统效率大于 95%
  • 工作频率高（高达 1.25MHz）
  • 二极管仿真功能
  • 温度补偿双向电流检测
  • 模拟温度输出
  • 故障监控
  • 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
  • 三态 PWM 输入
  • 集成自举开关
  • 用于击穿保护的经优化死区时间
  • 高密度 5mm × 6mm QFN 封装
  • 超低电感封装
  • 系统已优化的 PCB 封装
  • 热增强型顶部散热
  • 符合 RoHS 环保标准 – 无铅引脚镀层
  • 无卤素

产品概述

CSD95490Q5MC NexFET™功率器件是经过高度优化的设计，用于高功率、高密度场合的同步降压转换器。此产品集成了驱动器 IC 和功率 MOSFET 以实现功率级开关功能。该组合可在 5mm x 6mm 小型封装中实现高电流、高效率以及高速切换功能。它还集成了准确电流感测和温度感测功能，以简化系统设计并提高准确度。此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计。
查看全部

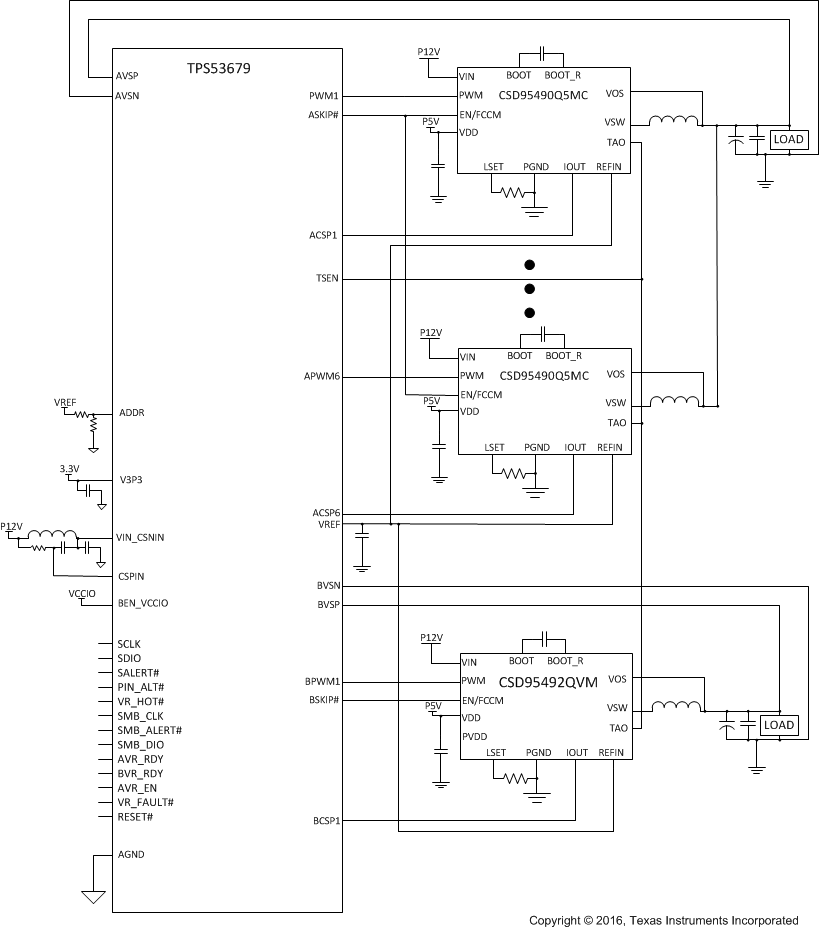

CSD95490Q5MCT 电路图

CSD95490Q5MCT 电路图

CSD95490Q5MCT 电路图
