CSD95481RWJ

Texas Instruments 全半桥驱动器

更新日期：2024-04-01

CSD95481RWJ

Texas Instruments 全半桥驱动器

产品简介：采用行业标准封装的 60A 同步降压 NexFET? 智能功率级

查看详情

CSD95481RWJ 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD95481RWJ 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥21.08314卷带（TR）
  • 系列：NexFET?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：半桥（3）
  • 应用：同步降压转换器
  • 接口：PWM
  • 负载类型：电感，电容性
  • 技术：功率 MOSFET
  • 导通电阻（典型值）：-
  • 电流 - 输出/通道：60A
  • 电流 - 峰值输出：90A
  • 电压 - 供电：4.5V ~ 5.5V
  • 电压 - 负载：4.5V ~ 16V
  • 工作温度：-40°C ~ 125°C（TJ）
  • 特性：自举电路
  • 故障保护：击穿
  • 安装类型：表面贴装型
  • 封装/外壳：41-PowerTFQFN
  • 供应商器件封装：41-VQFN-CLIP（5x6）

产品特性

  • 60-A Continuous Operating Current Capability
  • Over 95% System Efficiency at 30 A
  • High-Frequency Operation (up to 1.25 MHz)
  • Diode Emulation Function
  • Temperature Compensated Bi-Directional Current Sense
  • Analog Temperature Output
  • Fault Monitoring
  • 3.3-V and 5-V PWM Signal Compatible
  • Tri-State PWM Input
  • Integrated Bootstrap Switch
  • Optimized Dead Time for Shoot-Through Protection
  • High-Density QFN 5-mm × 6-mm Footprint
  • Ultra-Low-Inductance Package
  • System Optimized PCB Footprint
  • Thermally Enhanced Topside Cooling
  • RoHS Compliant – Lead-Free Terminal Plating
  • Halogen Free

产品概述

The CSD95481RWJ NexFET™ power stage is a highly optimized design for use in a high-power, high-density synchronous buck converter. This product integrates the driver IC and power MOSFETs to complete the power stage switching function. This combination produces high-current, high-efficiency, and high-speed switching capability in a small 5-mm × 6-mm outline package. It also integrates the accurate current sensing and temperature sensing functionality to simplify system design and improve accuracy. In addition, the PCB footprint has been optimized to help reduce design time and simplify the completion of the overall system design.
查看全部

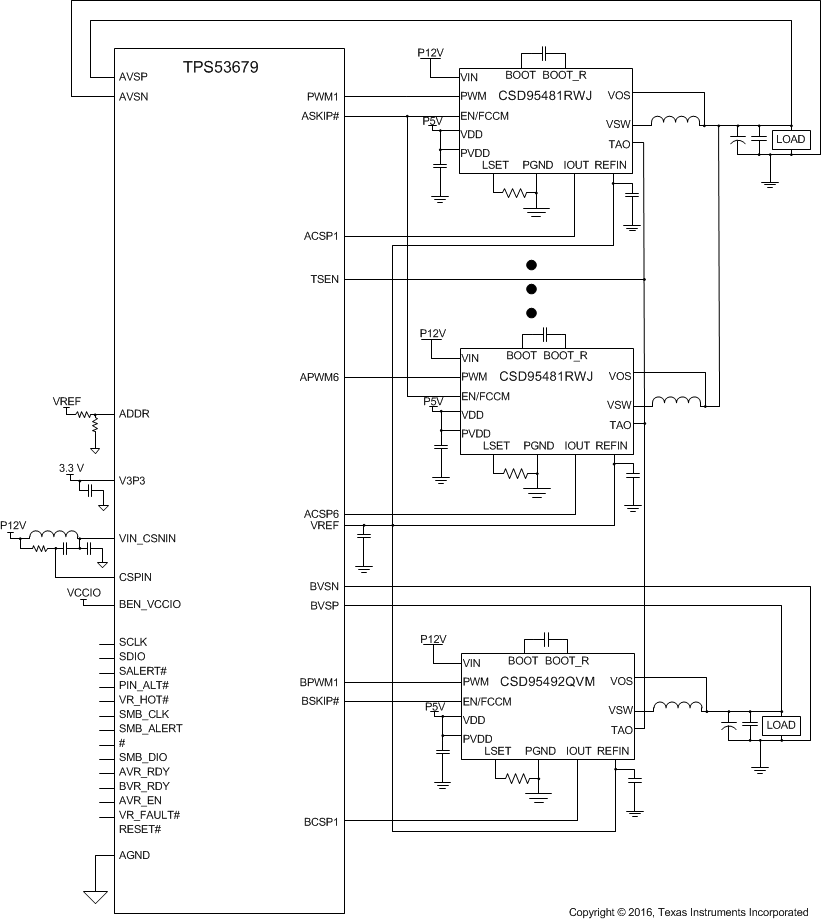

CSD95481RWJ 电路图

CSD95481RWJ 电路图

CSD95481RWJ 电路图
