更新日期：2024-04-01
产品简介：同步降压 NexFE 功率级，CSD95379Q3M
查看详情CSD95379Q3MT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VSON-10
2022+ -
12000
-
上海市
-
-
-
原装可开发票
CSD95379Q3MT 中文资料属性参数
- 现有数量：500现货3,500Factory
- 价格：1 : ￥16.06000剪切带（CT）250 : ￥10.36668卷带（TR）
- 系列：NexFET?
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 输出配置：半桥
- 应用：同步降压转换器
- 接口：PWM
- 负载类型：电感
- 技术：功率 MOSFET
- 导通电阻（典型值）：-
- 电流 - 输出/通道：20A
- 电流 - 峰值输出：45A
- 电压 - 供电：4.5V ~ 5.5V
- 电压 - 负载：4.5V ~ 16V
- 工作温度：-40°C ~ 150°C（TJ）
- 特性：自举电路，二极管仿真
- 故障保护：击穿，UVLO
- 安装类型：表面贴装型
- 封装/外壳：10-PowerVFDFN
- 供应商器件封装：10-VSON（3.3x3.3）
产品特性
- 12A 电流下的系统效率达 92.5%
- 12A 电流时 1.8W 的超低功率损耗
- 最大额定持续电流为 20A，峰值电流为 45A
- 高频运行（高达 2MHz）
- 高密度 – 3.3mm × 3.3mm 小外形尺寸无引线封装 (SON) 尺寸
- 超低电感封装
- 系统已优化的印刷电路板 (PCB) 封装
- 低静态 (LQ) 和超低静态 (ULQ) 电流模式
- 与 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
- 支持强制连续传导模式 (FCCM) 的二极管仿真模式
- 三态 PWM 输入
- 集成型自举二极管
- 击穿保护
- 符合 RoHS 标准 - 无铅引脚镀层
- 无卤素
- NVDC 笔记本电脑/超极本 PC
- 平板电脑
- 网络互联、电信和计算系统中的负载点同步降压
产品概述
CSD95379Q3M NexFET 功率级的设计经过高度优化，适用于高功率、高密度同步降压转换器。 这个产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。 此驱动器 IC 具有一个内置可选二极管仿真功能，此功能可启用断续传导模式 (DCM) 运行来提升轻负载效率。 此外，驱动器 IC 支持 ULQ 模式，此模式支持针对 Windows 8 的联网待机功能。借助于三态 PWM 输入，静态电流可减少至 130μA，并支持立即响应。 当 SKIP# 保持在三态时，电流可减少至 8µA（恢复切换通常需要 20µs）。 这个组合在小型 3.3mm x 3.3mm 外形尺寸封装中提供高电流、高效和高速开关功能。 此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。

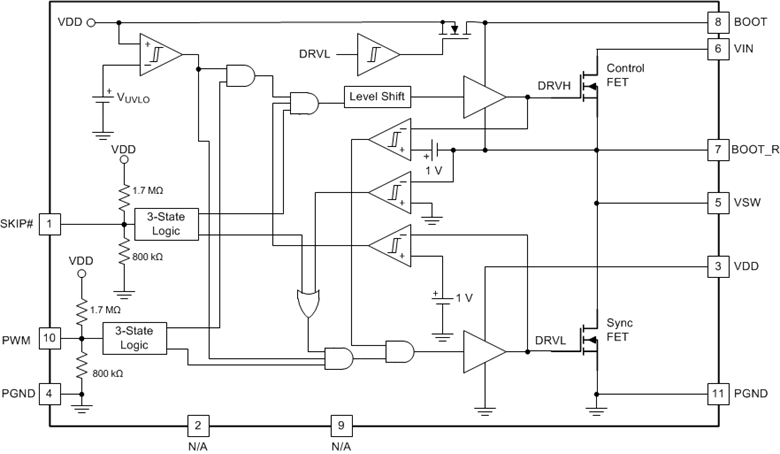

CSD95379Q3MT 电路图
CSD95379Q3MT 电路图
