CSD95375Q4M

Texas Instruments 全半桥驱动器

更新日期：2024-04-01

CSD95375Q4M

Texas Instruments 全半桥驱动器

产品简介：25A 同步降压 NexFET™ 功率级

查看详情

CSD95375Q4M 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CSD95375Q4M 中文资料属性参数

  • 现有数量：4,950现货10,000Factory
  • 价格：1 : ￥17.17000剪切带（CT）2,500 : ￥8.72899卷带（TR）
  • 系列：NexFET?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 输出配置：半桥
  • 应用：同步降压转换器
  • 接口：PWM
  • 负载类型：电感
  • 技术：功率 MOSFET
  • 导通电阻（典型值）：-
  • 电流 - 输出/通道：25A
  • 电流 - 峰值输出：60A
  • 电压 - 供电：4.5V ~ 5.5V
  • 电压 - 负载：4.5V ~ 16V
  • 工作温度：-40°C ~ 150°C（TJ）
  • 特性：自举电路
  • 故障保护：击穿，UVLO
  • 安装类型：表面贴装型
  • 封装/外壳：8-PowerVFDFN
  • 供应商器件封装：8-VSON（3.5x4.5）

产品特性

  • 15A 电流时系统效率达 93%
  • 最大额定持续电流 25A，峰值 60A
  • 高频运行（高达 2MHz）
  • 高密度 - 3.5 × 4.5mm 小外形尺寸无引线 (SON) 封装
  • 超低电感封装
  • 系统已优化的印刷电路板 (PCB) 封装
  • 超低静态 (ULQ) 电流模式
  • 与 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
  • 支持强制连续传导模式 (FCCM) 的二极管仿真模式
  • 三态 PWM 输入
  • 集成型自举二极管
  • 击穿保护
  • 符合 RoHS 环保标准 – 无铅端子镀层
  • 无卤素
  • 超级本/笔记本 DC/DC 转换器
  • 多相 Vcore 和 DDR 解决方案
  • 网络互联、电信和计算系统中的负载点同步降压

产品概述

CSD95375Q4M NexFET 功率级的设计针对高功率、高密度同步降压转换器中的使用进行了高度优化。 这个产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。 此驱动器 IC 具有一个内置可选二极管仿真功能，此功能可启用断续传导模式 (DCM) 运行来提升轻负载效率。 此外，驱动器 IC 支持 ULQ 模式，此模式支持针对 Windows 8启用连接待机。 借助于 PWM 输入三态，静态电流被减少至 130µA，并支持立即响应。 当 SKIP# 被保持在三态时，电流被减少至 8µA（恢复切换通常需要 20µs）。 这个组合可在小型 3.5 x 4.5mm 外形尺寸封装中实现高电流、高效和高速开关器件。 此外，PCB 封装已经过优化，可帮助减少设计时间并简化总体系统设计的完成。
查看全部

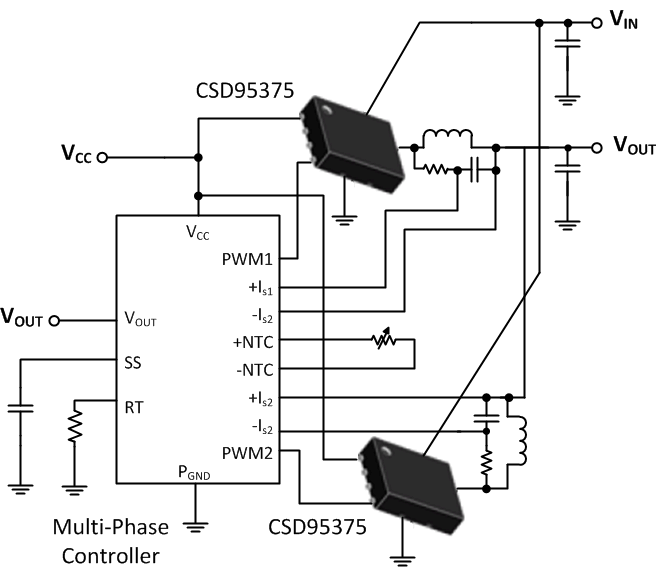

CSD95375Q4M 电路图

CSD95375Q4M 电路图

CSD95375Q4M 电路图
