CDCUN1208LPRHBR

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器

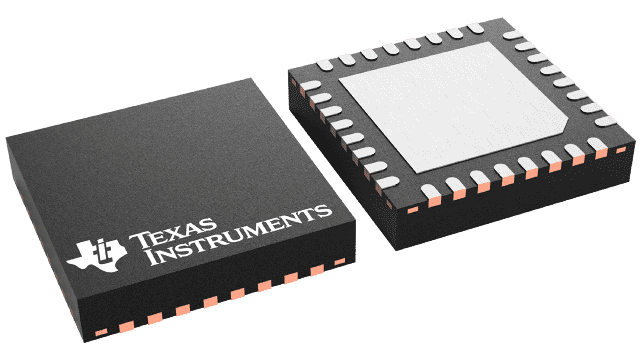

封装：32-VFQFN 裸露焊盘
RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$3.705

更新日期：2024-04-01 00:04:00

CDCUN1208LPRHBR

Texas Instruments 时钟/计时 - 时钟缓冲器，驱动器

产品简介：具有通用输入和输出的超低功耗 2:8 扇出缓冲器

查看详情

封装：32-VFQFN 裸露焊盘
RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
包装方式：带卷 (TR)
参考价格：$3.705

CDCUN1208LPRHBR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
CDCUN1208LPRHBR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
CDCUN1208LPRHBR
TI(德州仪器)
VQFN-32
2022+
12000
上海市
-
原装可开发票

CDCUN1208LPRHBR 中文资料属性参数

标准包装：3,000
类别：集成电路 (IC)
家庭：时钟/计时 - 时钟缓冲器，驱动器
系列：-
类型：扇出缓冲器（分配），除法器，多路复用器
电路数：1
比率 - 输入:输出：2:8
差分 - 输入:输出：是/是
输入：HCSL，LVCMOS，LVDS
输出：HCSL，LVCMOS，LVDS
频率 - 最大：400MHz
电源电压：1.7 V ~ 3.63 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：32-VFQFN 裸露焊盘
供应商设备封装：32-QFN 裸露焊盘（5x5）
包装：带卷 (TR)

产品特性

支持 PCIe 1/2/3 代
配置选项（通过引脚或 SPI/I2C）：输入类型（高速电流驱动能力 (HCSL)，低压差分信号 (LVDS)，低压 COMS (LVCOMS)）输出类型 (HCSL，LVDS，LVCOMS) 信号边沿速率（慢、中、快）时钟输入分配值 (/1, /2, /4, /8) - 只适用于 IN2
输入类型（高速电流驱动能力 (HCSL)，低压差分信号 (LVDS)，低压 COMS (LVCOMS)）
输出类型 (HCSL，LVDS，LVCOMS)
信号边沿速率（慢、中、快）
时钟输入分配值 (/1, /2, /4, /8) - 只适用于 IN2
低功耗与电源管理特性，包括 1.8V 运行和输出使能控制
具有集成稳压器，可改进 PSNR
卓越的附加抖动性能 LVDS 在 100MHz 时具有 200 fs RMS（10kHz 至 20MHz） HCSL 在 100MHz 时具有 160 fs RMS（10kHz 至 20MHz）
LVDS 在 100MHz 时具有 200 fs RMS（10kHz 至 20MHz）
HCSL 在 100MHz 时具有 160 fs RMS（10kHz 至 20MHz）
最大工作频率：差分模式：高达 400MHz LVCOMS 模式：高达 250MHz
差分模式：高达 400MHz
LVCOMS 模式：高达 250MHz
ESD 保护超过 2kV HBM、500V CDM
工业温度范围（–40°C 至 85°C）
宽电源范围（1.8V、2.5V 或者 3.3V）

产品概述

CDCUN1208LP 是一款 2:8 扇出缓冲器，具有宽工作电源电压范围、两个通用差分/单端输入以及具有边沿速率控制的通用输出（HCSL、LVDS 或 LVCMOS）。时钟缓冲器支持 PCIe 1/2/3 代。其中一个器件输入包括可提供 /1、/2、/4 或 /8 分频值的分频器。CDCUN1208LP 采用 32 引脚 QFN 封装，从而减小了解决方案的尺寸。此器件非常灵活并易于使用。某些特定引脚的状态决定了器件在加电时的配置。或者，CDCUN1208P 提供一个 SPI/I2C 端口，在此端口上有一个主机处理器来控制器件的设置。CDCUN1208P 提供出色的附加抖动性能且功耗很低。输出部分包括四个专用电源引脚，这些引脚能够启用来自不同电源域的输出端口。这一功能使得时钟器件能够在不同的 LVCOMS 电平上切换，而无需外部逻辑电平转换电路。

查看全部

CDCUN1208LPRHBR 电路图
